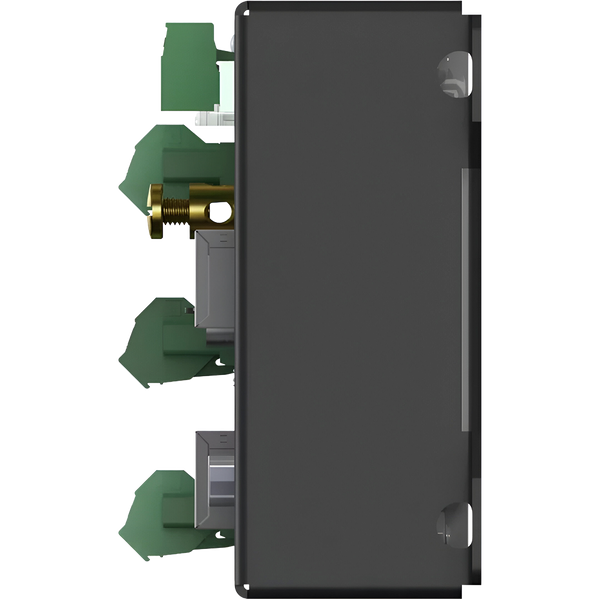

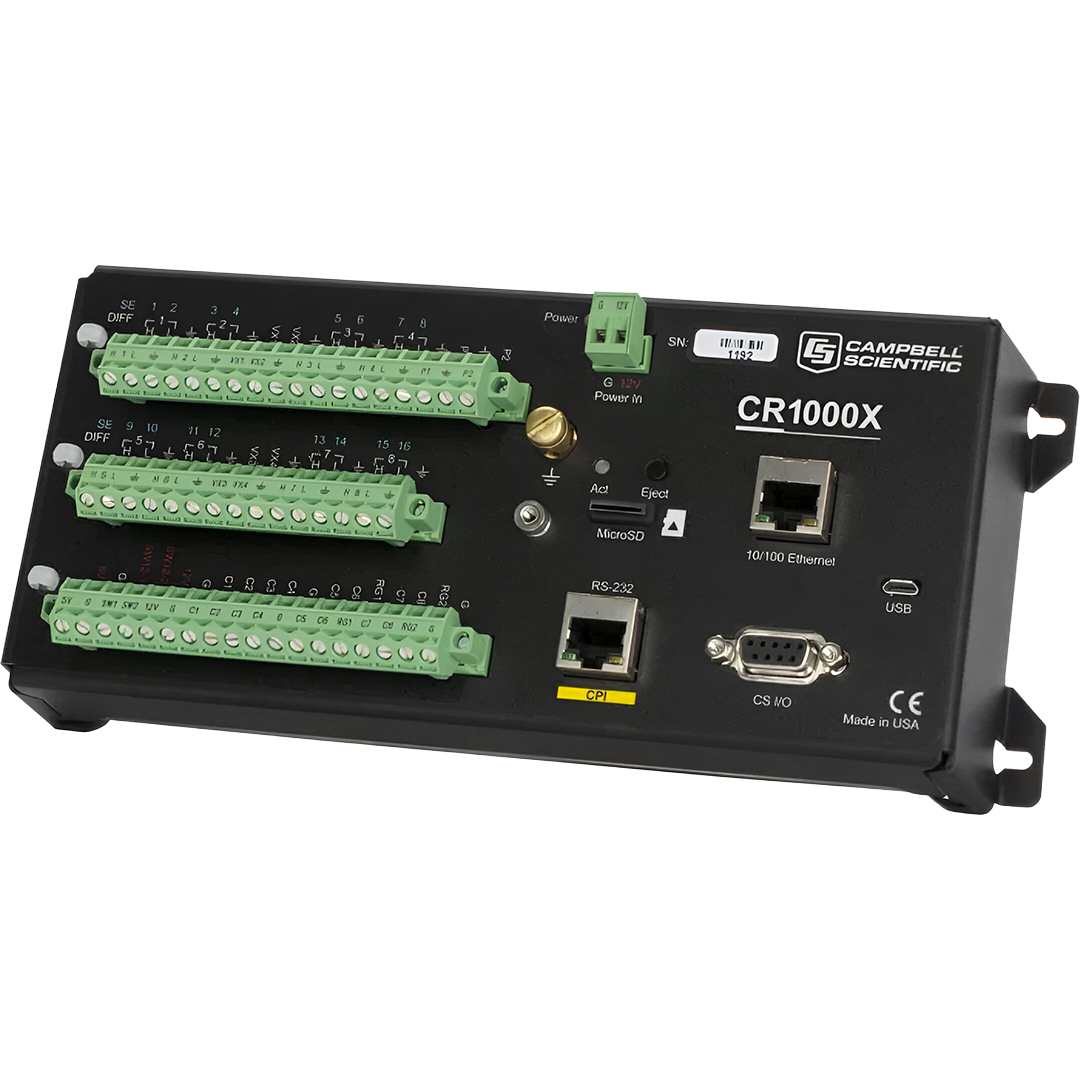

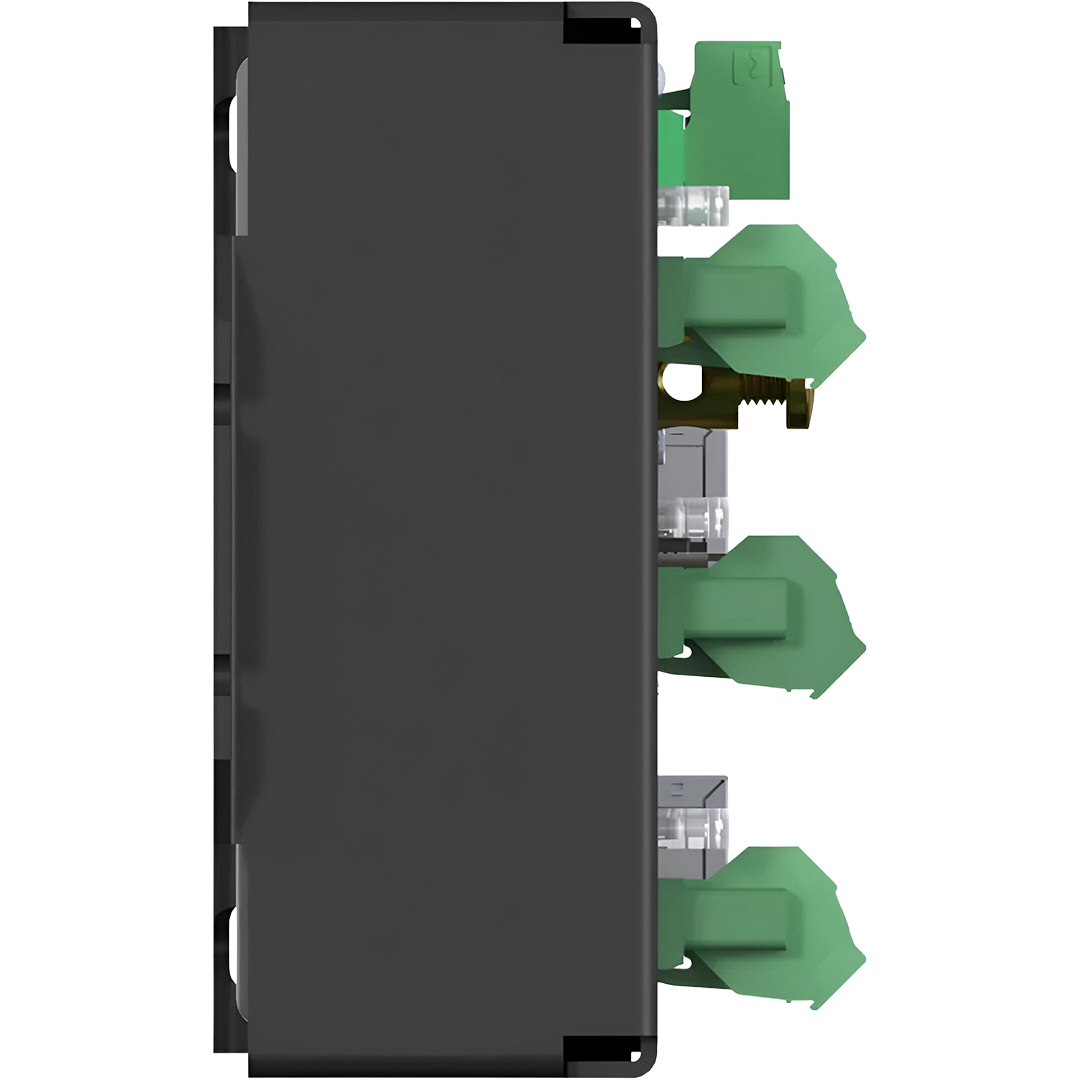

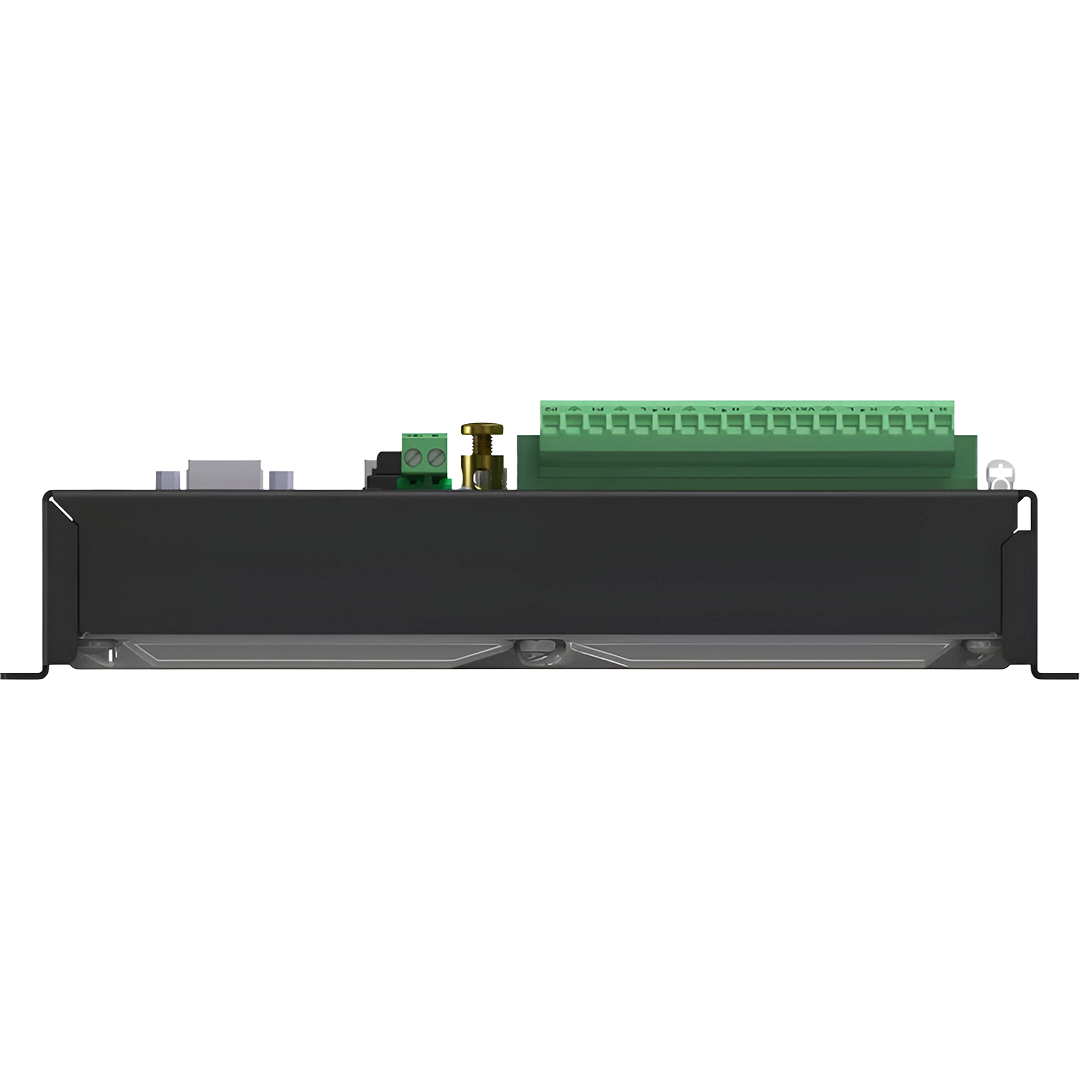

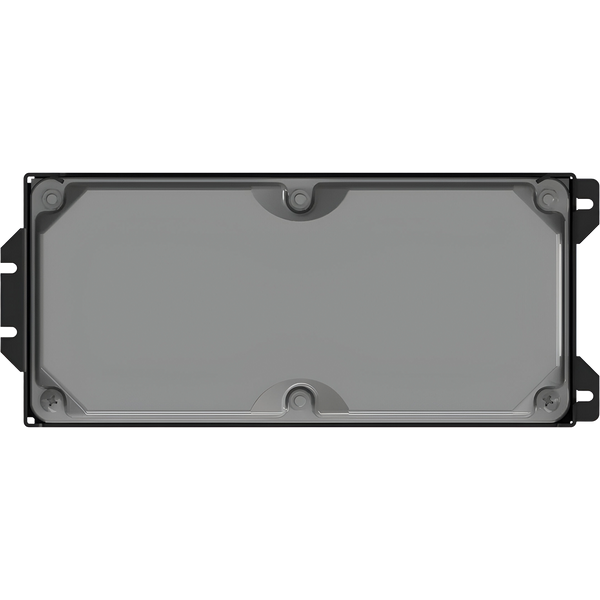

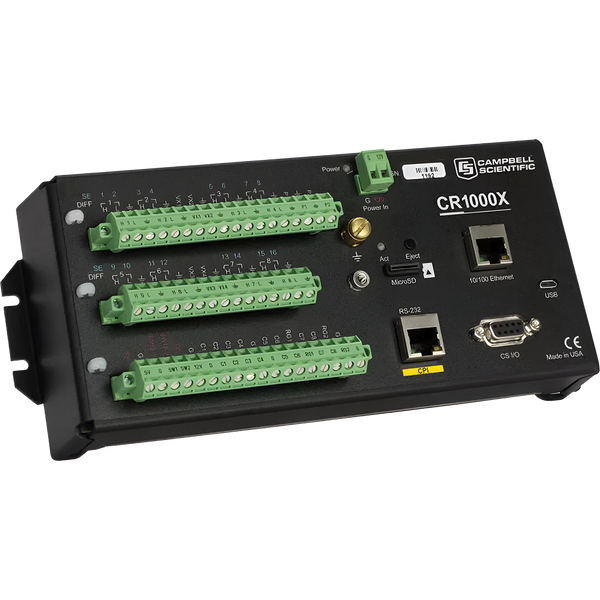

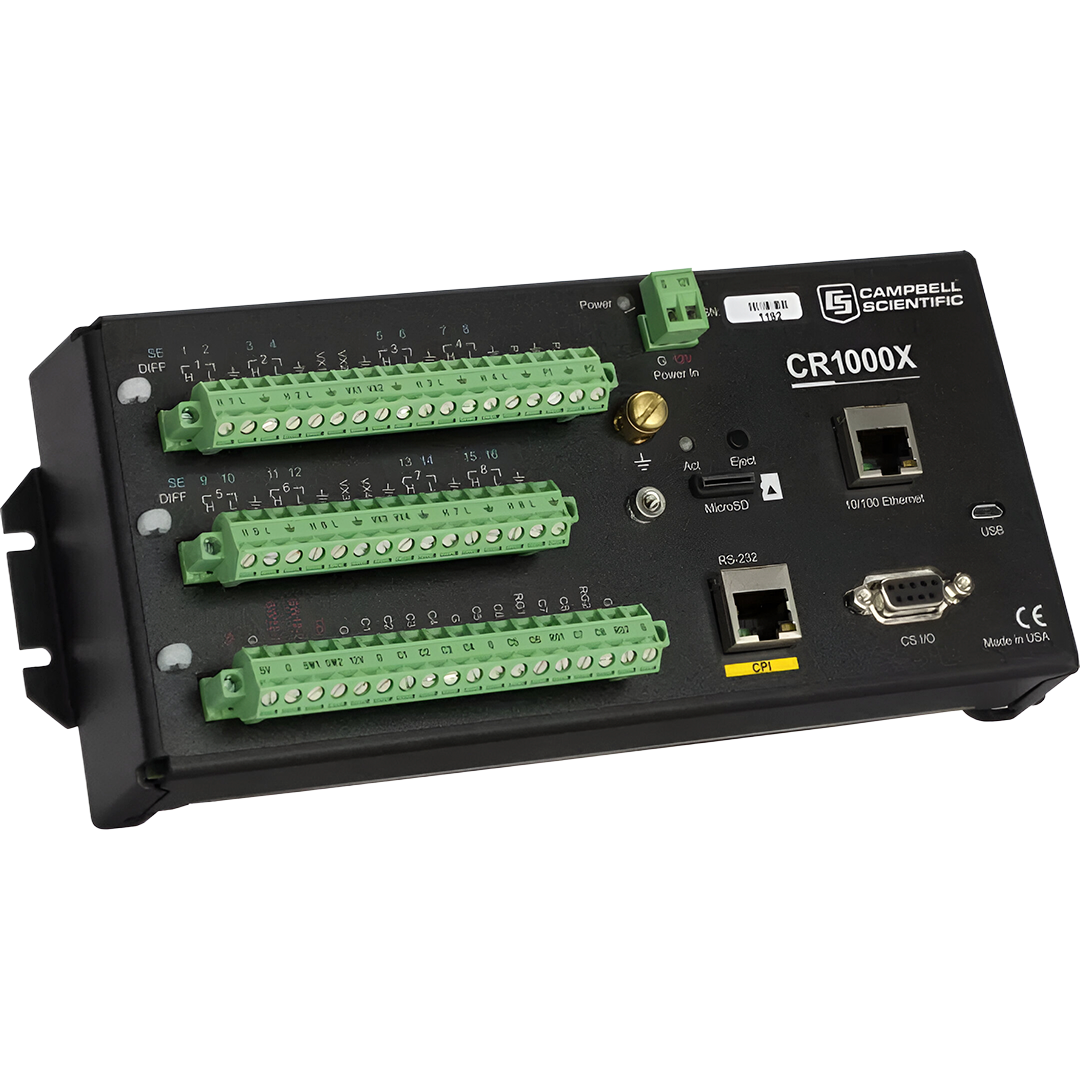

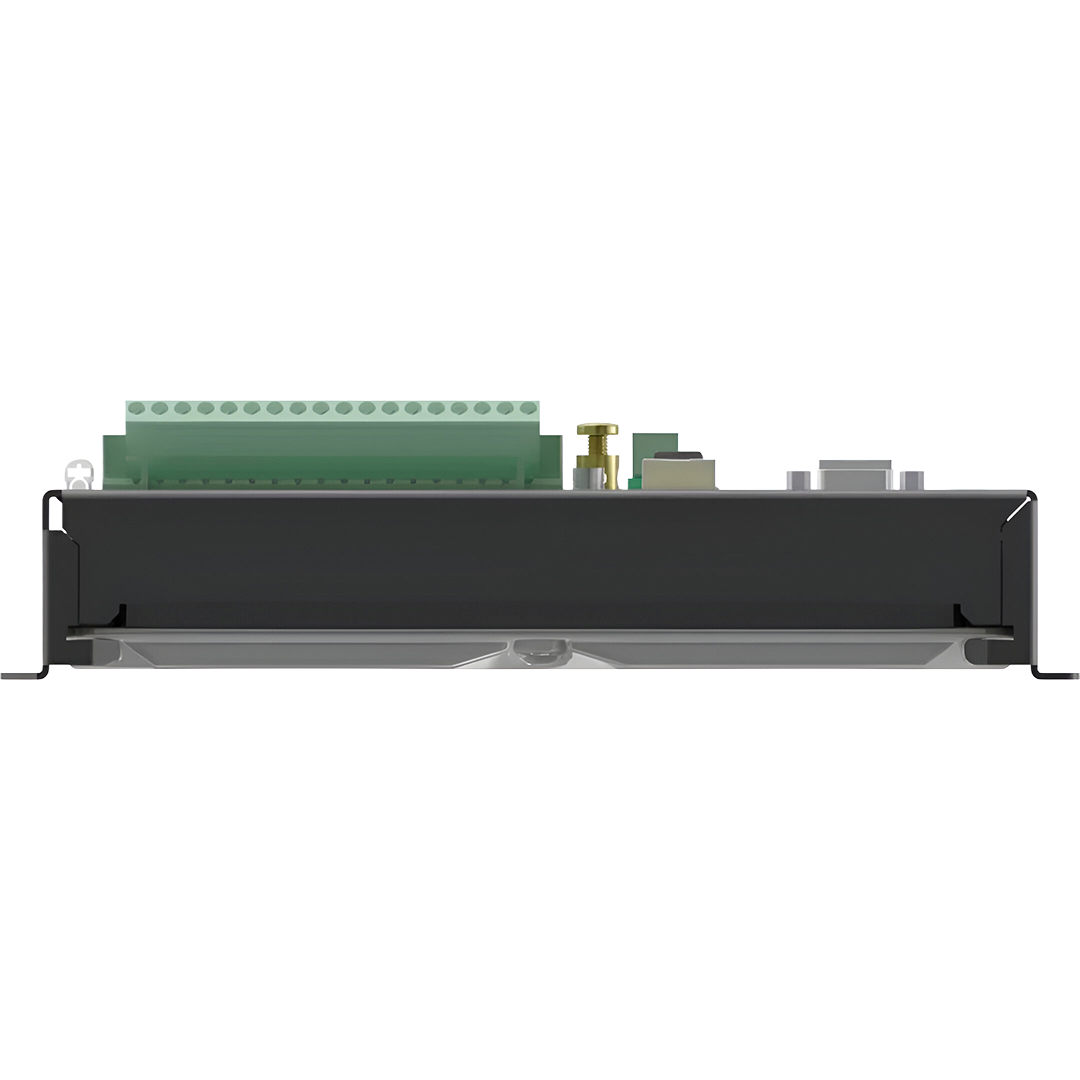

Datalogger para Medida y Control Campbell Scientific CR1000X

Potencia y Versatilidad En La Adquisición De Datos

El Datalogger CR1000X de Campbell Scientific ofrece una solución robusta y precisa para la recolección y gestión de datos en entornos exigentes, garantizando un rendimiento confiable en aplicaciones meteorológicas, ambientales e industriales.

Artículos Requeridos! Fuente de alimentación de 12 VDC

El CR1000X es un datalogger buque insignia de propósito general, diseñado para ser utilizado en una amplia variedad de aplicaciones en medida y control. El CR1000X es lo suficientemente robusto para uso en condiciones extremas, con una fiabilidad que lo convierte en una excelente opción para aplicaciones medioambientales remotas, como estaciones meteorológicas, sistemas mesonet, perfiles de viento, monitorización calidad del aire, sistemas hidrológicos, monitorización calidad del agua y estaciones hidrometeorológicas.

El CR1000X es un dispositivo de muy bajo consumo, que mide las señales de sensores, controla las telecomunicaciones, analiza los datos, controla dispositivos externos y almacena datos y programas en su propia memoria no volátil. La electrónica está protegida contra la radiofreceuencia mediante una exclusiva carcasa sellada de acero inoxidable. El reloj interno se mantiene con una pila de respaldo. Se programa mediante el lenguaje de alto nivel CRBasic, igual que todos nuestros dataloggers, y que permite implementar rutinas para procesado y análisis de los datos.

Características Destacadas

• Funcionamiento en condiciones extremas, rango estándar de -40°C a +70°C , y extendido opcional de -55°C a +85° C
• Conexión directa a puerto USB ordenador
• Alta velocidad de muestreo de señales analógicas de hasta más de 300Hz
• Alta resolución en las medidas analógicas de voltaje mediante conversor A/D de 24 bit
• Incluye dos canales de medida exclusivos para señales 0-20 mA o 4-20 mA
• Puerto CPI para conexión de módulos distribuidos CDM de Campbell Scientific
• Toma Ethernet RJ45
• Ranura para tarjeta microSD para ampliación de memoria
• Comunicaciones serie con dispositivos y sensores mediante SDI-12, RS-232, y/o RS-485
• Soporta enrutamiento PakBus
• Página web embedida

El CR1000X es un dispositivo electrónico de bajo consumo diseñado para medir señales de sensores, gestionar conexiones directas y por telecomunicaciones, analizar datos, controlar dispositivos externos, y con almacenamiento interno no volátil para guardar datos y programas. La electrónica queda protegida de interferencias RF y fallos dentro de un cartucho sellado en acero inoxidable. El reloj está salvaguardado con una pila de respaldo interna. El lenguaje de programación CRBASIC -común a todos los dataloggers Campbell Scientific- permite programar el procesado y análisis de datos.

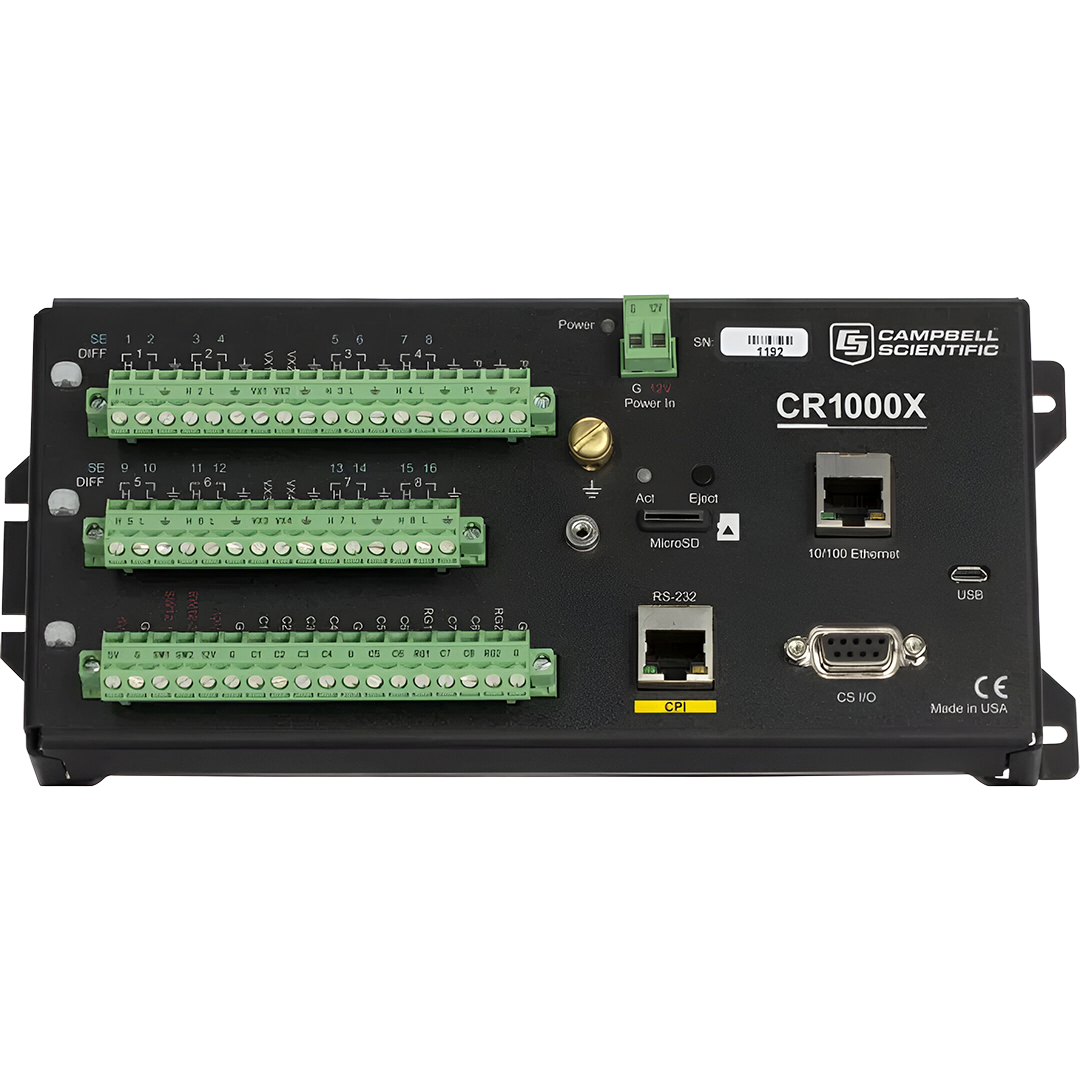

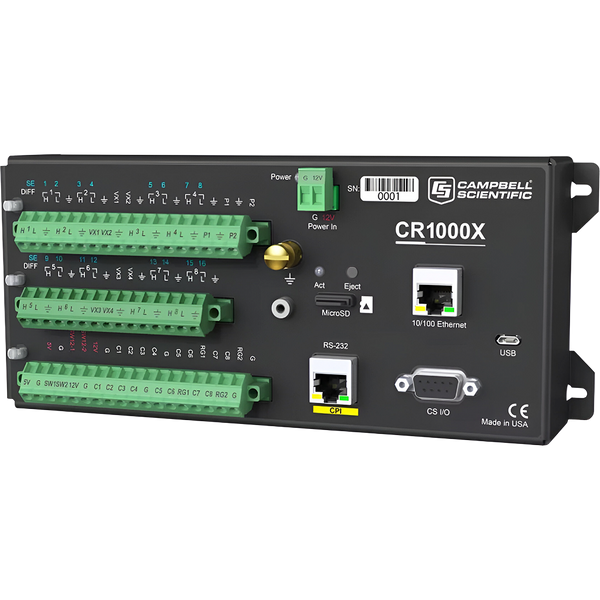

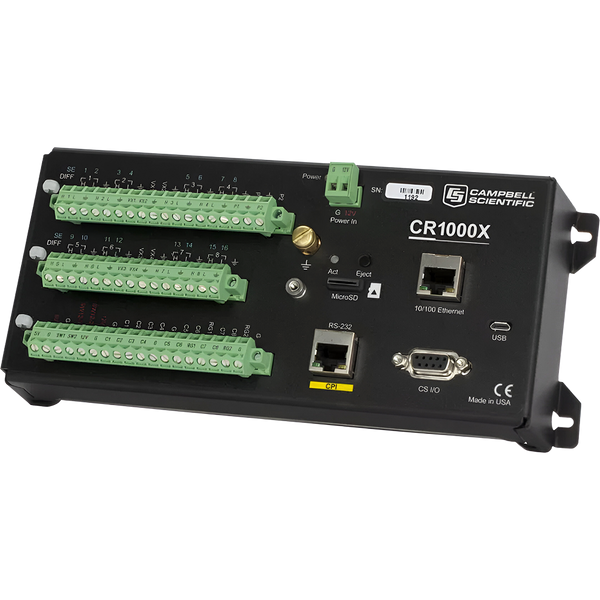

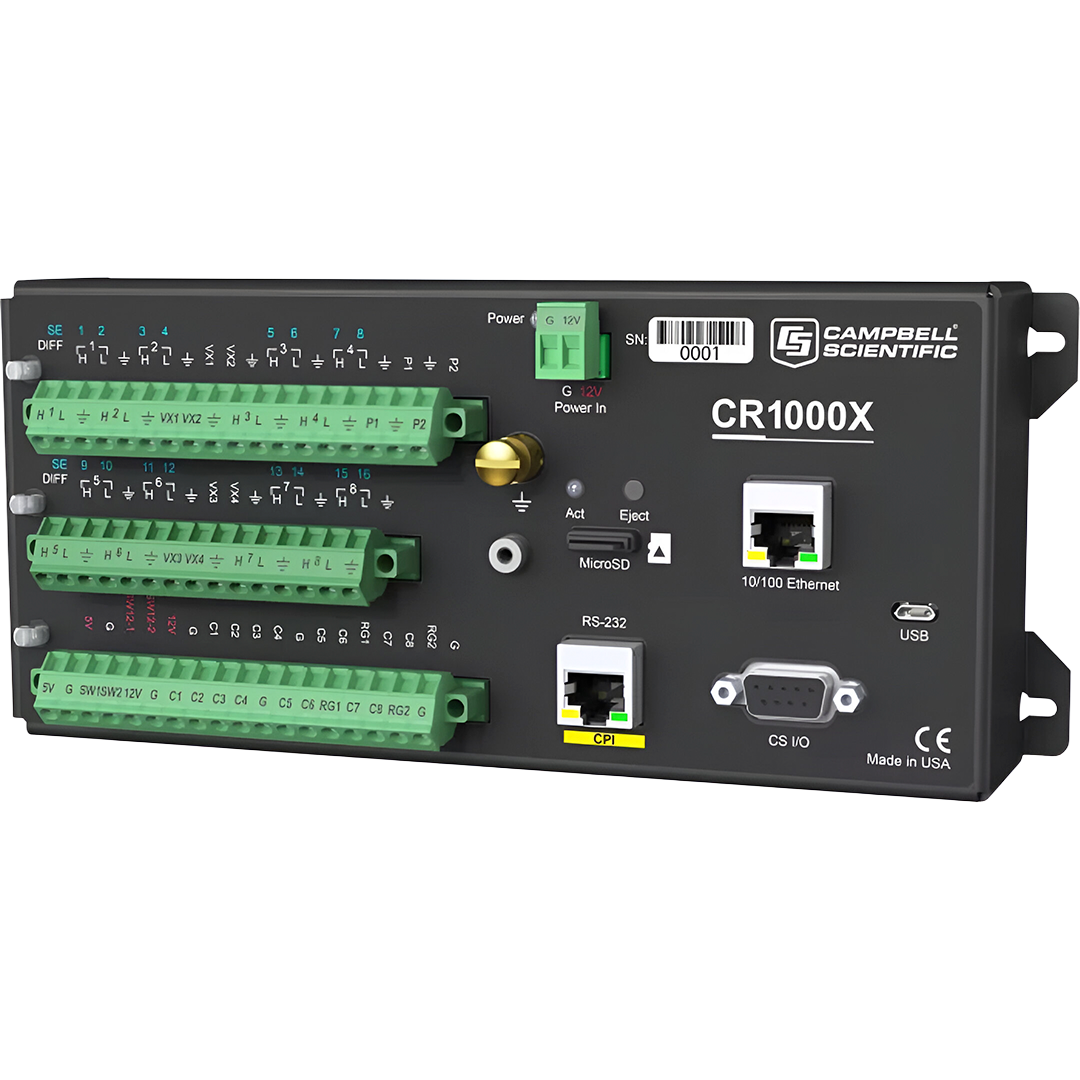

El panel de conexiones del CR1000X incluye dos terminales de salida 12 V configurables por software, terminales de tierra distribuidos por los 16 terminales analógicos y bloques de terminales removibles.

• Especificaciones
• En la Caja
• Artículos Requeridos
• Artículos Opcionales
• Documentos

•


  -NOTA-	Especificaciones adicionales se listan en la Hoja de Especificaciones del CR1000X.
  Rango de Temperatura de Operación	-40° a +70°C (estándar) -55° a +85°C (extendido) Ambiente sin condensación
  Máxima Tasa de Escaneo	1000 Hz
  Material de la Carcasa	Aluminio anodizado
  Entradas Analógicas	16 de un solo extremo u 8 diferenciales (configurables individualmente). Dos entradas analógicas pueden medir de 4 a 20 mA o de 0 a 20 mA nativamente. Cuatro entradas analógicas pueden proporcionar funciones de E/S de pulso/digital.
  Contadores de Pulso	10 (P1 a P2 y C1 a C8)
  Terminales de Excitación de Voltaje	4 (VX1 a VX4)
  Máxima Corriente de Fuente/Sumidero	±40 mA (excitación de voltaje) 50 mA (conmutada regulada)
  Puertos de Comunicación	Ethernet USB Micro B CS I/O RS-232 RS-422 CPI RS-485
  Puertos de Almacenamiento de Datos	microSD
  12 Voltios Conmutados	2 terminales
  E/S Digital	8 terminales (C1 a C8) configurables para entrada y salida digital. Incluye estado alto/bajo, modulación de ancho de pulso, interrupción externa, temporización de flanco, conteo de pulsos de cierre de interruptor, conteo de pulsos de alta frecuencia, UART, RS-232, RS-485, SDM, SDI-12, I2C y función SPI. Los terminales son configurables en pares para lógica de 5 V o 3.3 V para algunas funciones.
  Límites de Entrada	±5 V
  Precisión del Voltaje Analógico	Las especificaciones de precisión no incluyen el ruido del sensor o de la medición. ±(0.04% de la medición + offset) a 0° a 40°C ±(0.06% de la medición + offset) a -40° a +70°C ±(0.08% de la medición + offset) a -55° a +85°C (rango de temperatura extendido)
  ADC	24-bit
  Requisitos de Energía	Entrada de 10 a 18 Vdc (Consulte el manual para obtener más detalles.)
  Precisión del Reloj de Tiempo Real	±3 min. por año (Corrección GPS opcional a ±10 µs)
  Protocolos de Internet	Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT
  Protocolos de Comunicación	CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI y otros
  SRAM con Respaldo de Batería para Uso de CPU y Almacenamiento Final	4 MB
  Almacenamiento de Datos	4 MB SRAM + 72 MB flash (Expansión de almacenamiento de hasta 16 GB con tarjeta de memoria flash microSD extraíble.)
  Consumo de Corriente en Reposo, Promedio	< 1 mA (@ 12 Vdc)
  Consumo de Corriente Activo, Promedio	1 mA (escaneo de 1 Hz @ 12 Vdc) 55 mA (escaneo de 20 Hz @ 12 Vdc)
  Dimensiones	23.8 x 10.1 x 6.2 cm (9.4 x 4.0 x 2.4 in.) Se requiere espacio adicional para cables y conductores.
  Peso	0.86 kg (1.9 lb)



•

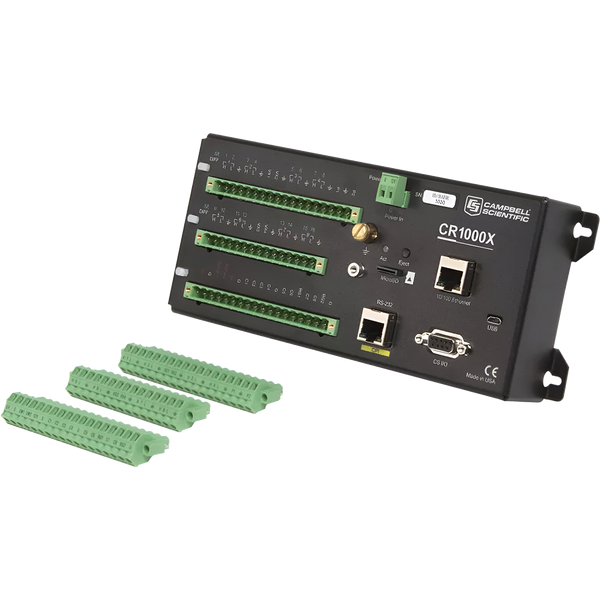

  • 1x Unidad principal CR1000X: Incluye el módulo de medición y control junto con el panel de conexiones.

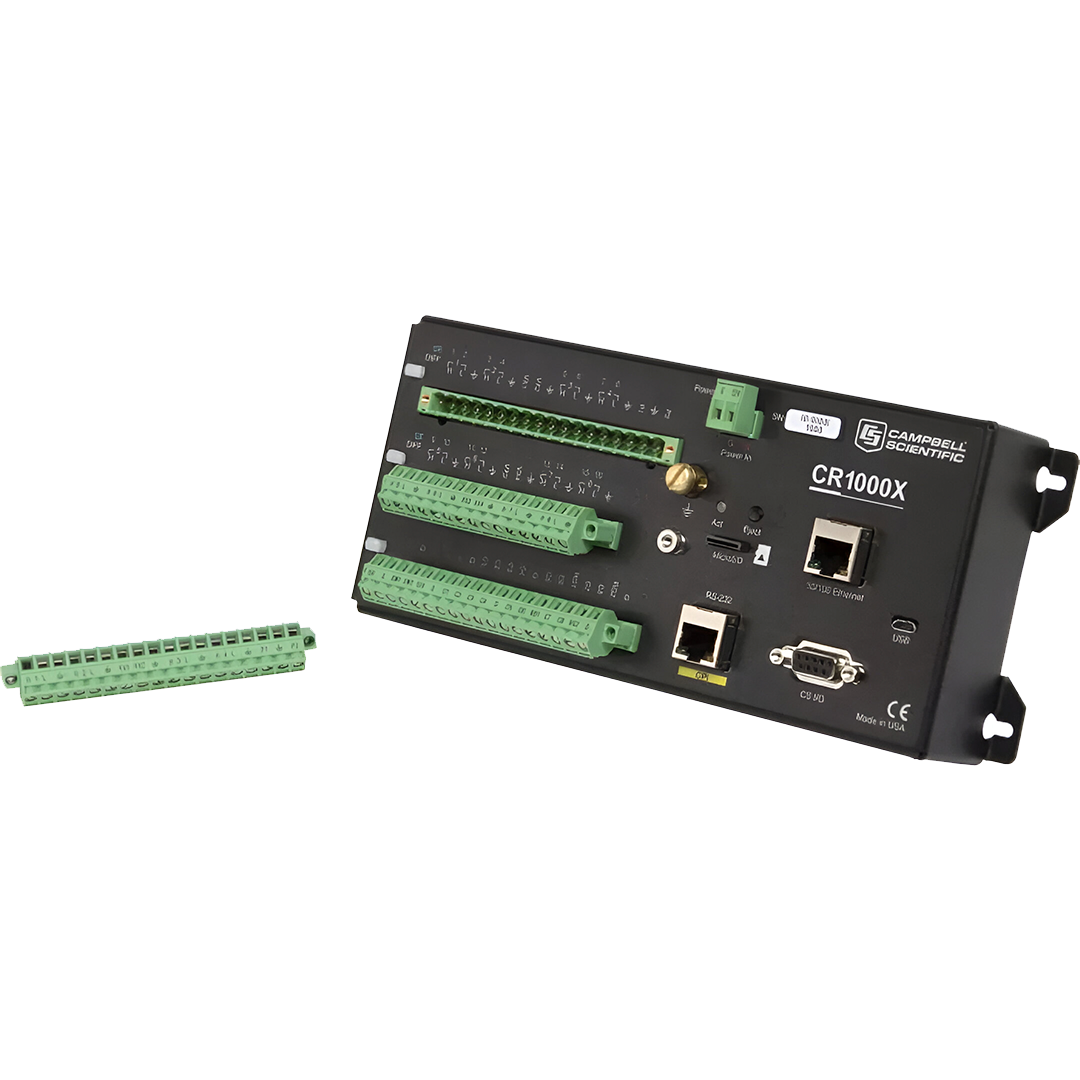

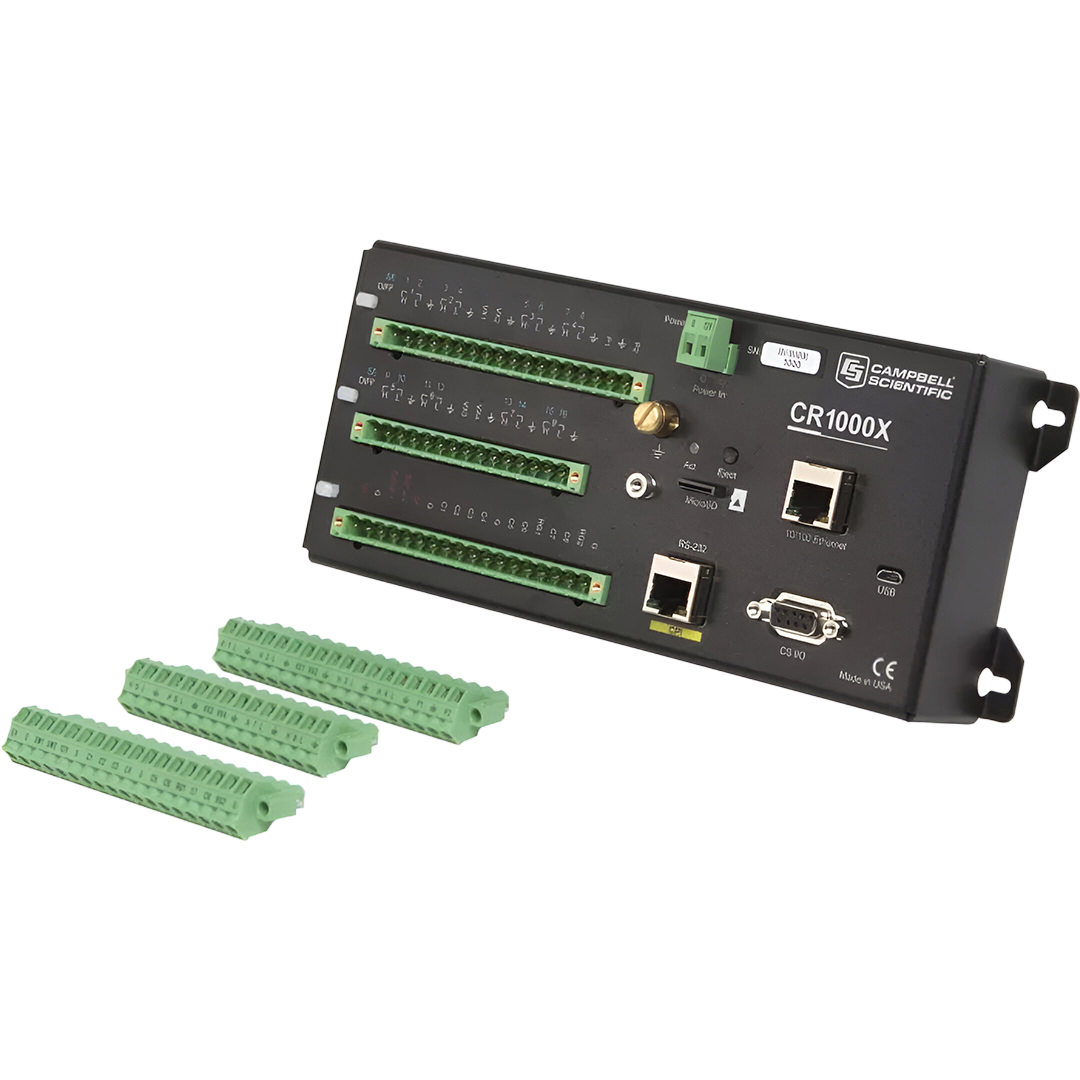

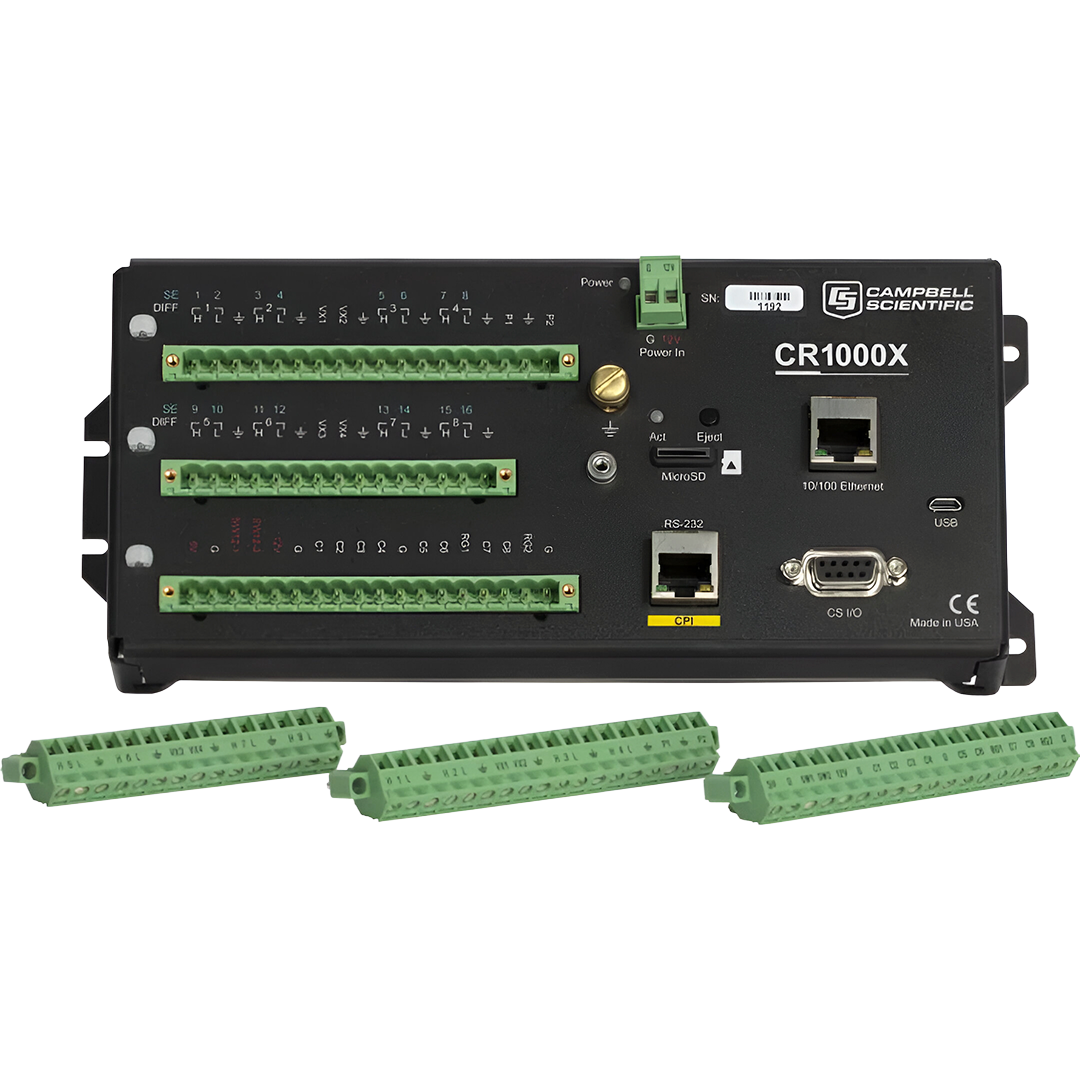

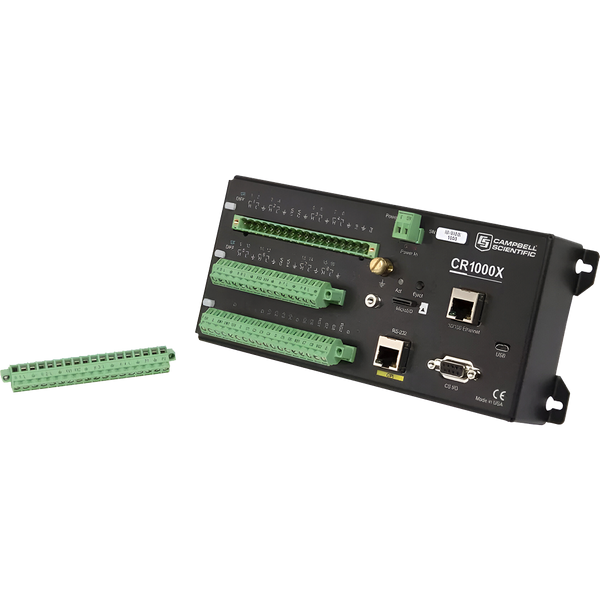

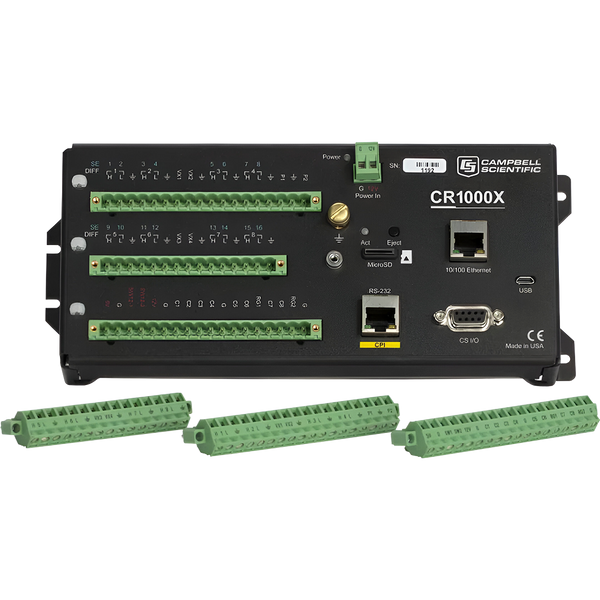

  • 3x Bloques de terminales desmontables: Facilitan la conexión rápida de sensores y cables de alimentación.
  • 1x Certificado de calibración digital: Disponible en línea sin costo adicional para clientes registrados.
  • 1x Documentación técnica: Manual del producto y guía de inicio rápido en formato digital.
•

  • Fuente de alimentación de 12 VDC: El CR1000X requiere una fuente de alimentación externa de 12 VDC. Campbell Scientific ofrece varias opciones, como las fuentes BPALK, PS150 y PS200.
  • Software de configuración y programación: Para programar, configurar y comunicar con el CR1000X, es necesario utilizar el software de Campbell Scientific. Las opciones incluyen Short Cut y PC200W, entre otros.
  • Sensores compatibles: El CR1000X es compatible con una amplia gama de sensores, incluyendo analógicos (voltaje y corriente), termopares, serie RS232/RS485, SDI-12, pulsos y frecuencia.
•

  • Módulos periféricos de medida y control:
    • Módulos CDM: Para expansión de canales y conexión de sensores de alta velocidad.
    • Multiplexores: Para aumentar el número de entradas analógicas o digitales.
    • Interfaces de cuerda vibrante: Para sensores específicos de cuerda vibrante.
    • Módulos de entrada de terminal (TIMs): Para facilitar la conexión de sensores.
    • Relés: Para control de dispositivos externos.
  • Dispositivos de comunicación:
    • Módems multidrop (RS485): Para comunicación en redes de sensores.
    • Módems telefónicos (línea terrestre o móvil): Para acceso remoto.
    • Radios y transmisores satelitales: Compatibles con sistemas como Argos, GOES, Meteosat, Iridium e Inmarsat.
  • Dispositivos de visualización:
    • Teclado/display CR1000KD: Para visualización y configuración local.
    • CD100 y CD295: Displays montables para lectura de datos.
    • Dispositivos móviles con LoggerLink: Aplicación para iOS y Android que permite la visualización y configuración remota.

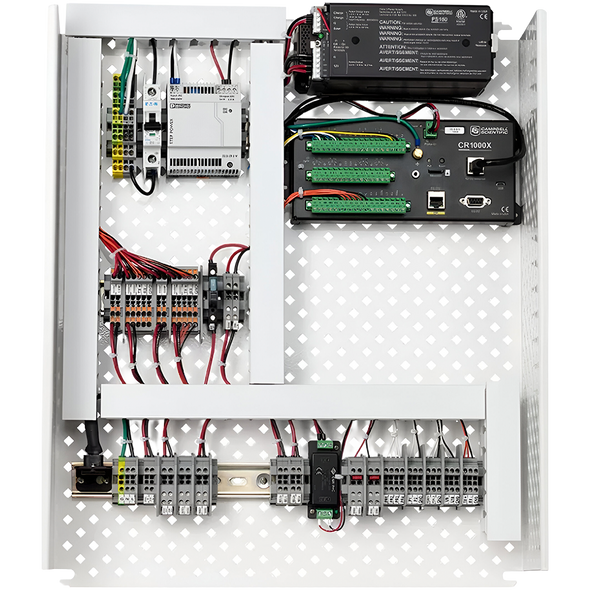

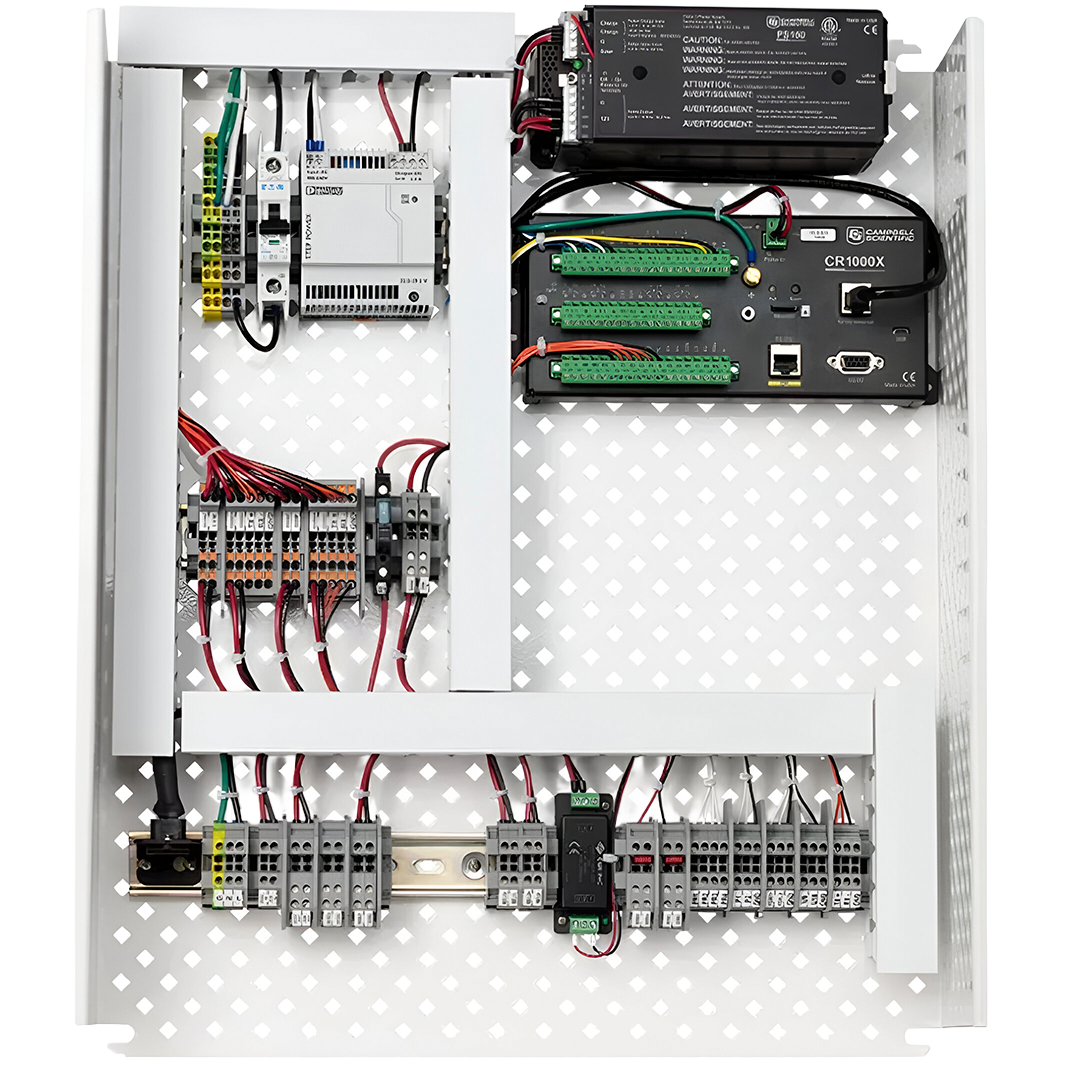

  • Armarios para intemperie: Para proteger el CR1000X y sus componentes en instalaciones al aire libre.
  • Tarjetas microSD: Para expansión de la memoria de almacenamiento de datos.
  • Certificado de calibración: Incluido sin costo adicional y disponible en formato digital para clientes registrados.
•


  Folletos producto

  • CR1000X Measurement and Control Datalogger (Inglés)
  • CR1000X Specifications Sheet (Inglés)

  Manuales

  • CR1000X/CR1000Xe Getting Started Guide (Inglés)
  • CR1000X/CR1000Xe Product Manual (Inglés)

  Documentos técnicos

  • Measuring a PRT or Thermistor without a Completion Resistor (Inglés)
  • FTP Troubleshooting (Inglés)
  • Data Streaming (Inglés)

  Conformidad

  • CR1000X EU Declaration of Conformity (Inglés)
  • CR1000X FCC Supplier Declaration of Conformity and FCC Statement (Inglés)
  • CR1000X UK Declaration of Conformity (Inglés)
