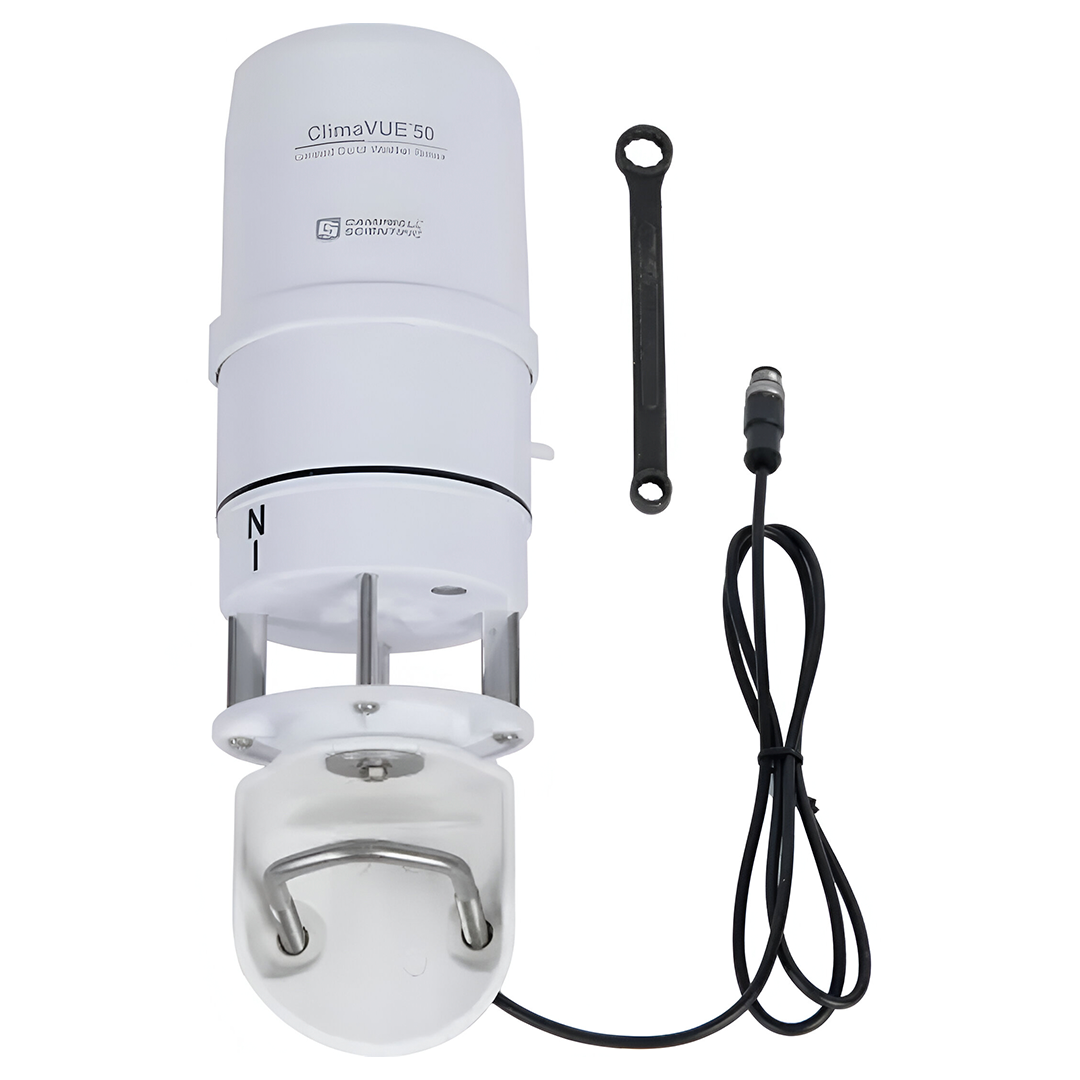

El ClimaVue™50 G2 es el sensor meteorológico todo-en-uno de última generación de Campbell Scientific que combina todos los parámetros meteorológicos típicos en un diseño compacto y resistente. Mejora a su predecesor con mediciones de precipitación mejoradas, un sensor de viento rediseñado (0 a 60 m/s) y mejor resistencia a los rayos UV. El sensor también ha sido actualizado para usar el nuevo conector M12 de ocho pines, integrándose perfectamente con el dispositivo Edge Aspen™10 para una instalación plug-and-play.
El asequible ClimaVue 50 G2 reporta varios parámetros meteorológicos a través de SDI-12, consume aproximadamente 1 mA de energía a 12 Vdc e incluye una base de nivelación integrada y un sensor de inclinación para facilitar el mantenimiento y monitoreo. Perfecto para despliegues rápidos, ubicaciones remotas, redes grandes o configuraciones simples, el ClimaVue 50 G2 es una opción superior y confiable.
Descripción Técnica
Sensores
Todos los sensores están integrados en una sola unidad de factor de forma pequeño, lo que requiere un esfuerzo de instalación mínimo. Con solo una pieza móvil, el diseño requiere un mantenimiento mínimo y es ideal para instalaciones remotas a largo plazo.
Piranómetro
La radiación solar se mide mediante un piranómetro integrado en el labio del embudo del pluviómetro en la parte superior del ClimaVue 50 G2. El piranómetro en miniatura utiliza un sensor de celda de silicio para medir la radiación solar total entrante (directa y difusa). Los sensores de celda de silicio tienen un excelente tiempo de respuesta a las condiciones de radiación cambiantes y una sensibilidad aceptable en todo el espectro solar, lo que los hace muy adecuados para su uso en el ClimaVue 50 G2.
Un cabezal de corrección de coseno cuidadosamente desarrollado garantiza lecturas precisas independientemente del ángulo del sol, mientras que el material del filtro óptico cuidadosamente investigado equilibra el costo y el rendimiento para garantizar que la celda de silicio proporcione al ClimaVue 50 G2 una alta precisión independientemente de la temperatura o la antigüedad del sensor.
Anemómetro
El ClimaVue 50 G2 mide la velocidad del viento en el espacio debajo del pluviómetro. Las señales ultrasónicas emitidas por transductores colocados en ángulo recto entre sí se reflejan en una placa curva y regresan al sensor opuesto. El viento afecta la velocidad del sonido, y la velocidad del viento se calcula midiendo las diferencias en el tiempo de viaje de las ondas sonoras.
Se han realizado mejoras significativas en el sensor de viento del ClimaVue 50 G2. La geometría rediseñada del transductor duplica la velocidad del viento medible. El revestimiento hidrofóbico en los transductores y el diseño mejorado de la placa reflectora ayudan a prevenir la acumulación de humedad, lo que mejora la confiabilidad en diversas condiciones climáticas y contribuye a la robustez del sensor. Estas mejoras permiten que el ClimaVue 50 G2 mida velocidades de viento hasta el doble del rango de su predecesor, lo que lo convierte en una herramienta altamente eficiente y duradera para las observaciones meteorológicas.
Sensor de Temperatura
La medición de temperatura del ClimaVue 50 G2 se realiza en el centro del área del anemómetro, donde una pequeña aguja de acero inoxidable que contiene un diminuto sensor de temperatura (termistor) se extiende desde el centro de los cuatro transductores sónicos en el centro del anemómetro.
A diferencia de la mayoría de las mediciones de temperatura del aire, el sensor de temperatura no está cubierto con placas de persiana para protegerlo del calentamiento solar. En cambio, se encuentra al aire libre, susceptible al calentamiento solar del cuerpo del instrumento. Sin embargo, el ClimaVue 50 G2 corrige con precisión la temperatura del aire medida porque se conocen la radiación solar y la velocidad del viento. Estas dos son las principales variables que determinan el error entre la temperatura del aire medida y la temperatura real del aire. Luego, se utiliza una ecuación de balance de energía para calcular cuál debería ser la temperatura real con una precisión de ±0.6°C.
Sensor de Humedad Relativa
El sensor de humedad relativa del ClimaVue 50 G2 está ubicado detrás de la pantalla circular de teflón cerca de los transductores sónicos. La pantalla de teflón protege el sensor del agua líquida y el polvo al tiempo que permite que el vapor de agua pase libremente al sensor. El ClimaVue 50 G2 mide la humedad relativa y la temperatura, y calcula la presión de vapor.
Pluviómetro
El ClimaVue 50 G2 presenta un sensor de precipitación rediseñado con tecnologías de detección dual que mejoran significativamente la confiabilidad y el rango del sensor.
Contador de Gotas
Unos pines chapados en oro están colocados directamente debajo del embudo de recolección y cuentan con precisión cada gota de lluvia a medida que cae a través del embudo, proporcionando una impresionante resolución de 0.017 mm para el rocío y la lluvia.
Cuchara Basculante
Además de contar las gotas, se ha añadido una cuchara basculante debajo del contador de gotas, lo que extiende el rango de precipitación hasta 1,500 mm/h para eventos de lluvia intensa y proporciona mediciones redundantes para mejorar la confiabilidad.
Nota: Este sensor no calentado no es adecuado para mediciones de precipitación sólida o ambientes de engelamiento.
Sensor de Inclinación
El ClimaVue 50 G2 también está equipado con un sensor de inclinación. El uso principal de los datos del sensor de inclinación es garantizar que el ClimaVue 50 G2 permanezca nivelado en todo momento. Revise periódicamente los datos de inclinación X e Y para asegurarse de que el ClimaVue 50 G2 esté nivelado; si se ha inclinado, regrese al sitio y vuelva a nivelar. Tres grados de desnivel pueden causar errores en las mediciones de lluvia y radiación solar. Aunque las lecturas de este sensor se pueden utilizar para nivelar el instrumento durante la instalación, es mucho más fácil utilizar el pequeño nivel de burbuja en la parte inferior de la placa del anemómetro.
Montaje

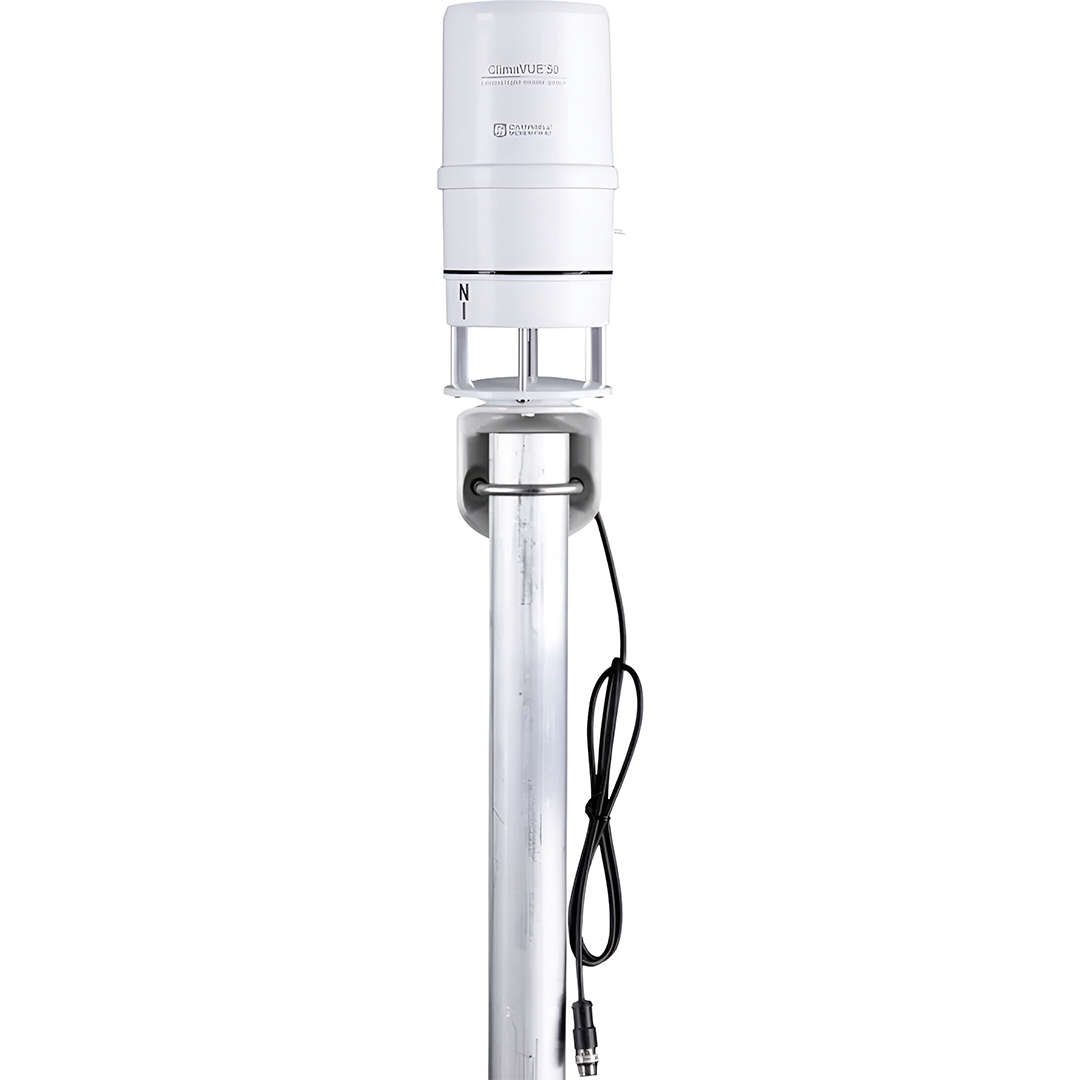

El ClimaVue 50 G2 incluye un perno en V para montaje en un tubo con un diámetro exterior nominal de 31.8 a 50.8 mm (1.25 a 2.0 in.). Esto permite que el sensor se monte directamente en un mástil de trípode o un poste de montaje de la serie CM300, o en un brazo transversal utilizando el kit de tubo de montaje 17387. Un acelerómetro integrado, una base de nivelación y un nivel de burbuja facilitan una instalación sin problemas y aseguran que el sensor esté siempre ubicado correctamente con mediciones válidas.
