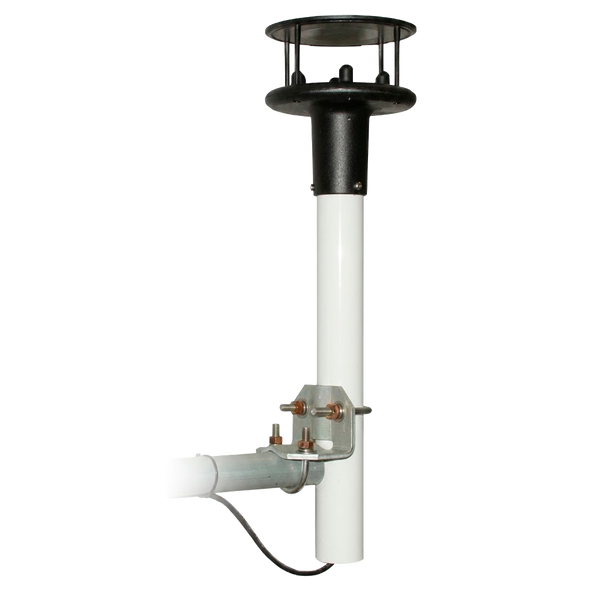

Anemómetro Bidimensional Campbell Scientific Serie WindSonic de 0 a 60 m/s hasta 0 a 40 m/s con Salida SDI12

Anemómetros Sónicos WindSonic: Monitoreo de Viento Preciso, Confiable y Sin Mantenimiento

Miden velocidad y dirección del viento sin piezas móviles, reduciendo drásticamente los costos de mantenimiento en campo.

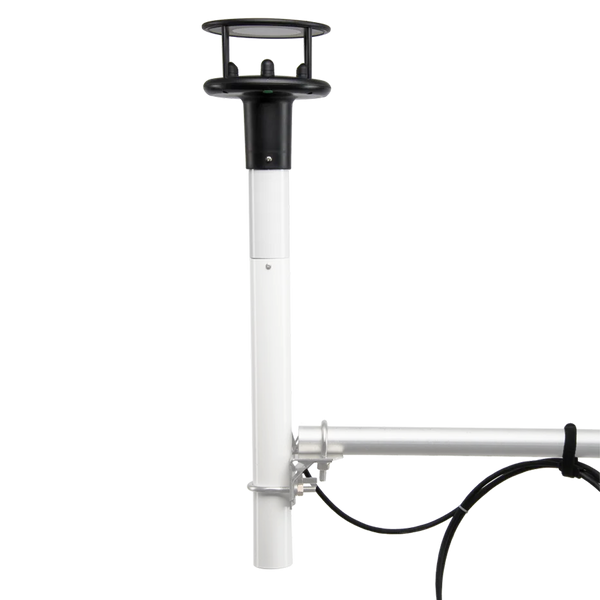

El WindSonic1 es un anemómetro ultrasónico bidimensional para medir la dirección y la velocidad del viento. Ofrece una alternativa a los anemómetros mecánicos tradicionales de veleta y pala o de hélice y pala. Este sensor de viento sónico emite una señal RS-232 que puede ser leída directamente por un registrador de datos Campbell Scientific actual.

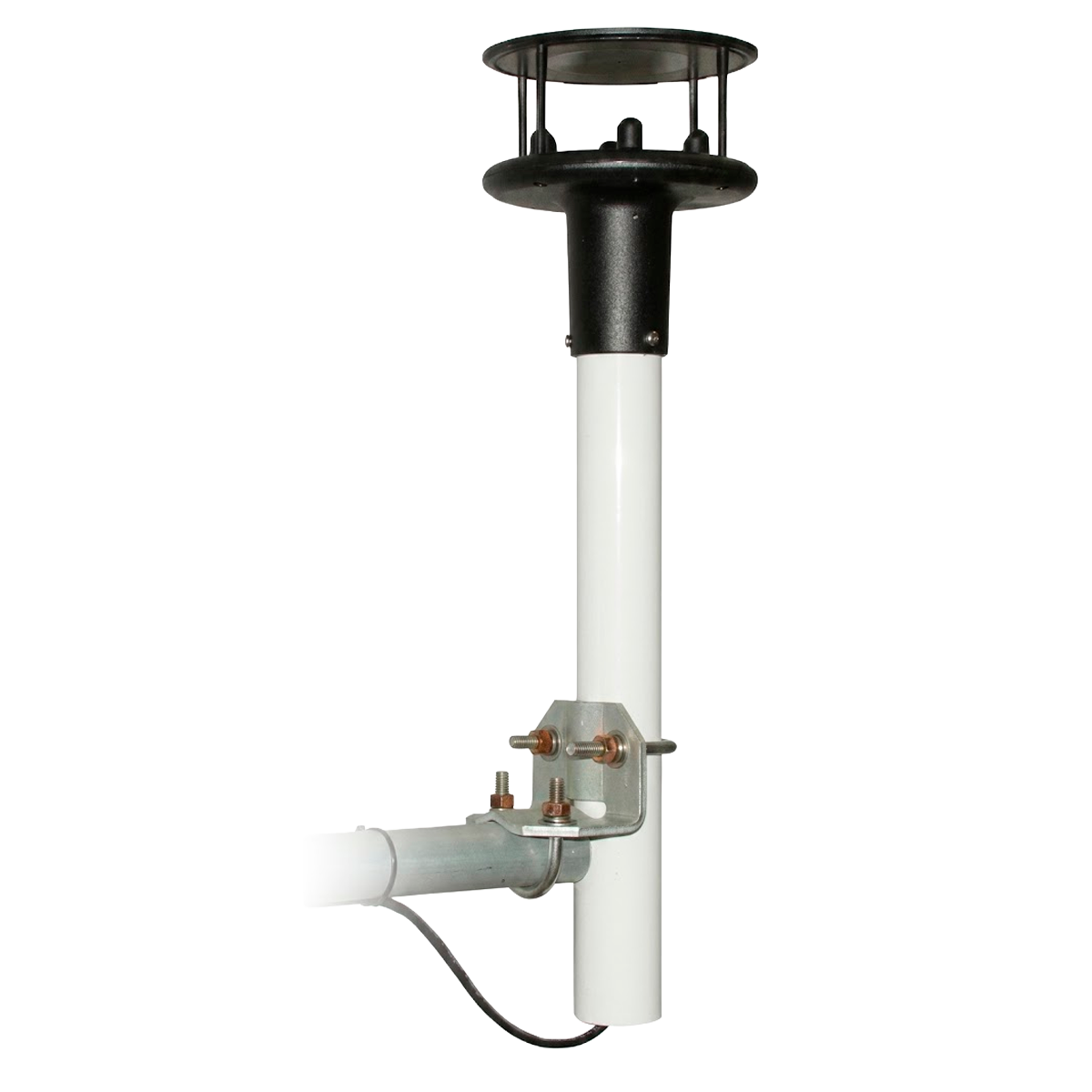

El WindSonic4 es un anemómetro ultrasónico bidimensional para medir la dirección y la velocidad del viento. Ofrece una alternativa a los anemómetros mecánicos tradicionales de cazoletas y veletas o de hélice y veleta. Este sensor de viento sónico emite una señal SDI-12 que puede leerse con un registrador de datos compatible de Campbell Scientific.

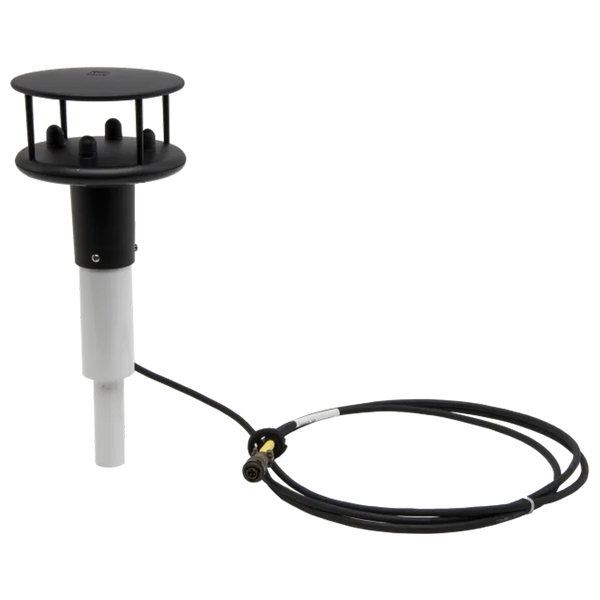

El WindSonic4-QD es un anemómetro ultrasónico bidimensional para medir la velocidad y la dirección del viento, diseñado específicamente para estaciones RAWS-F. Emite una señal SDI-12 que es leída por el módulo CR1000M integrado del RAWS-F. Este sensor ofrece una alternativa al 034B-QD, un anemómetro mecánico tradicional de copas y veletas.

Ninguno de estos sensores se recomienda para condiciones donde se presenten escarcha, hielo o nieve horizontal, ya que no cuentan con calefacción. Para obtener información sobre un anemómetro sónico 2D con calefacción que funcione en estas condiciones, comuníquese con Campbell Scientific.

Nota: El equipo de montaje suministrado con estos sensores puede variar según la oficina regional de Campbell Scientific donde se realice el pedido.

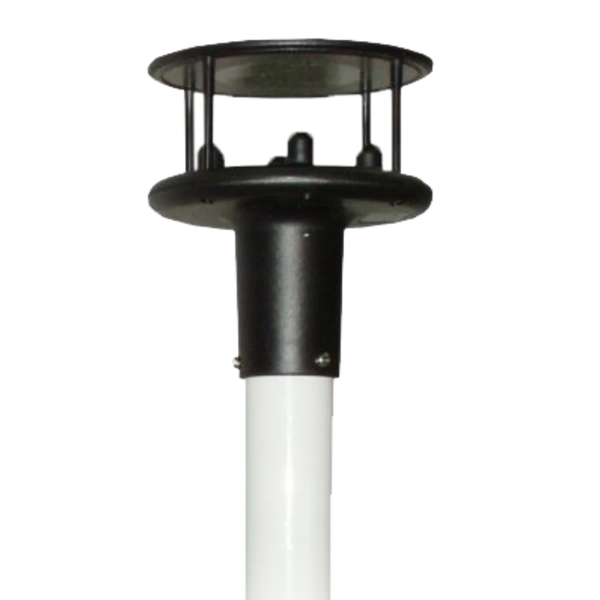

Todos los sensores WindSonic utilizan dos pares de transductores orientados ortogonalmente para detectar el viento horizontal. Los transductores reflejan la señal ultrasónica en una cubierta, minimizando así los efectos de la sombra del transductor y la distorsión del flujo. A diferencia de los anemómetros mecánicos, no tienen piezas móviles que deban reemplazarse periódicamente, lo que minimiza los costes de mantenimiento rutinario.

Se pueden conectar cuatro anemómetros WindSonic1 a un único registrador de datos CR1000, CR3000, CR300, CR310, CR6 o CR1000X. Se pueden conectar dos anemómetros WindSonic1 a un único registrador de datos CR800 o CR850.

Para configuraciones que requieran longitudes de cable más largas que las del WindSonic1, considere utilizar el sensor de viento sónico 2D WindSonic4-L con salida SDI-12 en su lugar, o póngase en contacto con Campbell Scientific para conocer otras opciones.

Los productos WindSonic son fabricados por Gill Instruments Ltd.

Características Destacadas

• Sin piezas móviles: reduce significativamente los costos y el tiempo de mantenimiento en campo.
• Detectan velocidades de viento tan bajas como 0.01 m/s.
• WindSonic1: salida RS-232, compatible con el SDM-SIO1A para aumentar el número de sensores que puede medir un registrador de datos.
• WindSonic4: salida SDI-12 versión 1.3, compatible con la mayoría de los registradores de datos de Campbell Scientific.
• WindSonic4-QD: salida SDI-12 versión 1.3, diseñado para integrarse directamente con estaciones RAWS-F.
• Aptos para aplicaciones generales y ambientes extremos con brisa marina o arena en suspensión.

• Especificaciones
• Artículos Requeridos
• Documentos

• 	WindSonic1	WindSonic4	WindSonic4-QD
  Número de Artículo	44379	44380	18925
  Garantía	1 año
  Sensor	Anemómetro ultrasónico bidimensional
  Descripción de la Medición	Velocidad y dirección del viento
  Aplicaciones	General (Lluvia con nieve ligera. Escasa o nula formación de escarcha o arena en suspensión. Sin rocío salino). Extremo (Arena en suspensión. Requiere muy poco mantenimiento. Resiste la brisa marina salina).	General (Lluvia con nieve ligera. Escasa o nula formación de escarcha o arena en suspensión. Sin rocío salino). Extremo (Arena en suspensión. Requiere muy poco mantenimiento. Resiste la brisa marina salina).	No cuenta con esta especificación
  Voltaje de Entrada	De 9 a 30 Vcc
  Consumo de Corriente Típico	~15 mA (continuo)	< 10 mA (@12 V)	< 10 mA (@12 V)
  Rango de Humedad de Funcionamiento	< 5% a 100% de humedad relativa
  Rango de Temperatura de Funcionamiento	-35° a +70°C
  Rango de Temperatura de Almacenamiento	-40° a +80°C	-40° a +80°C (típico)	-40° a +80°C (típico)
  Frecuencia de Medición	Bloque de 40 Hz promediado a una frecuencia de salida de 1 Hz
  Parámetros de Salida	Polar (dirección y velocidad) u ortogonal (viento Ux y Uy)
  Señal de Salida	RS-232	SDI-12 versión 1.3	SDI-12 versión 1.3
  Capacitancia Máxima del Cable	2500 pF	No cuenta con esta especificación	No cuenta con esta especificación
  Longitud Máxima del Cable	15.24 m (50 ft)	1 sensor conectado a 1 puerto: 91.44 m (300 ft). De 2 a 10 sensores conectados a 1 puerto: 60.91 m (200 ft). Para longitudes mayores, contactar a Campbell Scientific.	No cuenta con esta especificación
  Longitud del Cable	No cuenta con esta especificación	No cuenta con esta especificación	2.74 m (9 ft)
  Diámetro	14.2 cm (5.6 in)
  Longitud	16.0 cm (16.3 in)	16.0 cm (6.3 in)	16.0 cm (6.3 in)
  Peso	0.5 kg (1.1 lb)
  Dirección del Viento - Rango	De 0° a 359° (sin banda muerta)
  Dirección del Viento - Exactitud	±3°
  Dirección del Viento - Resolución	1°
  Velocidad del Viento - Rango	De 0 a 60 m/s
  Velocidad del Viento - Exactitud	±2% (a 12 m/s)
  Velocidad del Viento - Resolución	0.01 m/s

• • Registrador de datos compatible de Campbell Scientific (RS-232 para WindSonic1; SDI-12 para WindSonic4 y WindSonic4-QD)
• • Manual de Usuario (Inglés)
