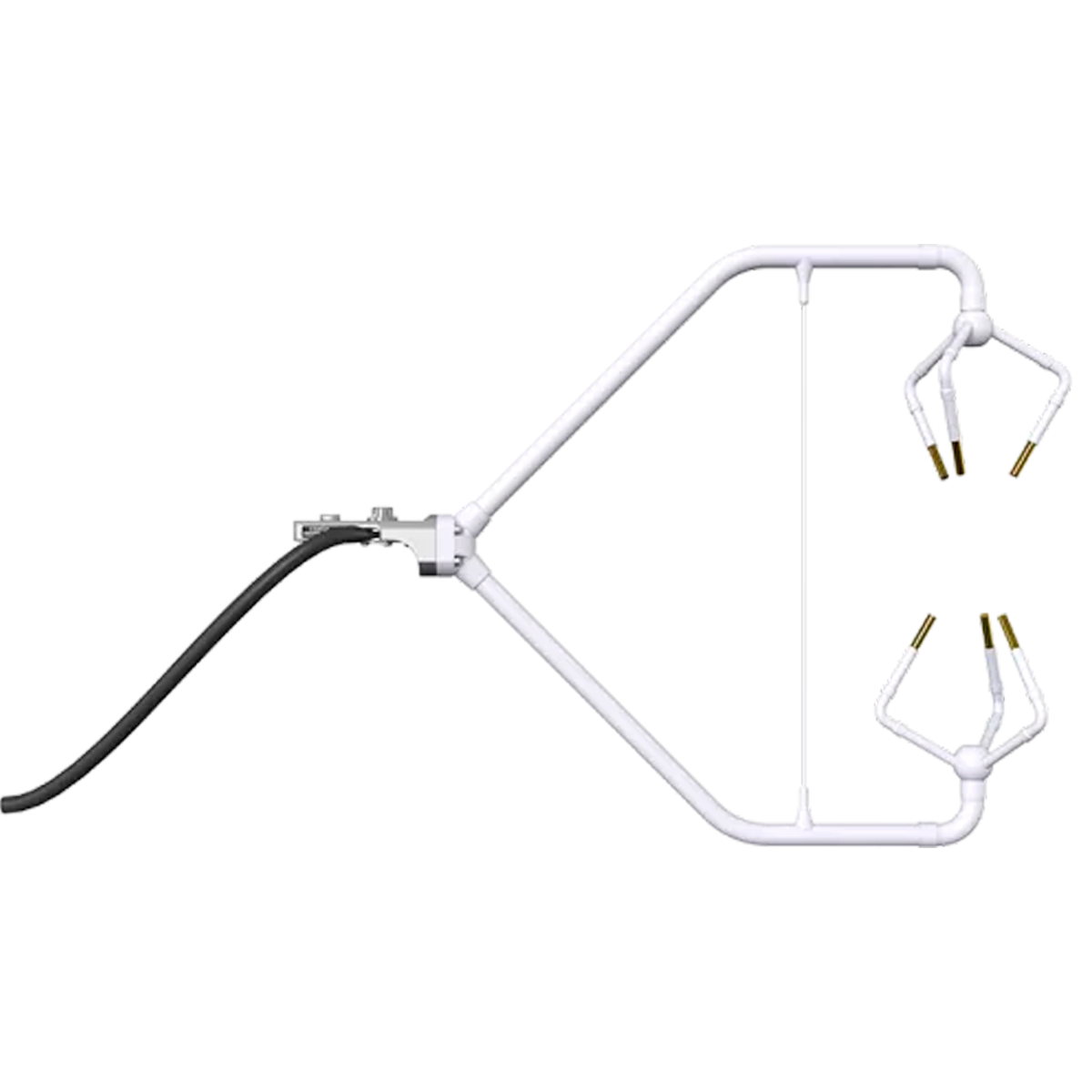

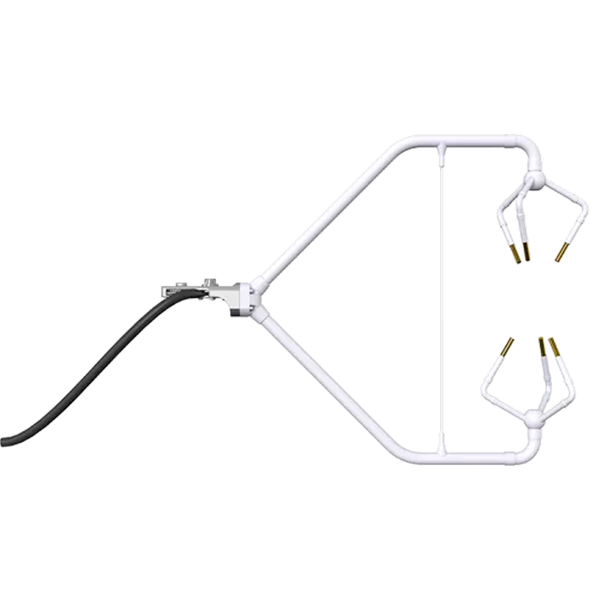

Anemómetro Sónico 3D Campbell Scientific Serie CSAT3

Anemómetro Sónico Tridimensional Campbell Scientific CSAT3A

Instrumento de referencia y alta resolución para la medición de componentes ortogonales del viento y turbulencias atmosféricas, optimizado para proyectos de investigación avanzada y sistemas de covarianza de remolinos (Eddy Covariance).

El anemómetro sónico tridimensional CSAT3A de Campbell Scientific representa la tecnología de vanguardia para la determinación de flujos micrometeorológicos, intercambio de gases y dinámicas de turbulencia de alto nivel. Gracias a su diseño aerodinámico patentado y a una trayectoria de medición vertical de 10 cm, este instrumento opera mediante pulsos acústicos ultrasónicos para registrar con precisión milimétrica las tres componentes ortogonales del viento y la velocidad del sonido. Su estructura geométrica minimiza la distorsión del flujo de aire y evita el sombreado de los transductores, lo que resulta fundamental para calcular de manera rigurosa variables físicas clave como el flujo de momento, el transporte de calor y la velocidad de fricción en estudios de conservación y monitoreo de ecosistemas.

Este modelo está diseñado para operar de forma integrada con el módulo electrónico central EC100, permitiendo una co-ubicación casi completa y una sincronización perfecta al combinarse con los analizadores de gases de CO₂ y H₂O de vía abierta EC150 o de vía cerrada EC155. Su sistema integra un recubrimiento protector avanzado y mechas especiales que garantizan un rendimiento óptimo incluso bajo eventos de lluvia intensa, procesando y emitiendo los datos a una frecuencia máxima de 50 Hz a través del protocolo SDM digital.

Características Destacadas

• Diseño aerodinámico avanzado con un puntal de soporte delgado que maximiza la rigidez estructural y minimiza la distorsión del flujo.
• Medición tridimensional de los componentes ortogonales del viento (ux, uy, uz) y velocidad del sonido.
• Transductores sónicos sellados herméticamente y protegidos con un recubrimiento especial contra entornos corrosivos y salinos.
• Procesamiento de señal optimizado y mechas transductoras que evitan la pérdida de datos durante lluvias.
• Múltiples opciones de comunicación digital de alta velocidad, incluyendo protocolos SDM, RS-485 y conexión USB nativa.

• Especificaciones
• Artículos Requeridos

• Modelo	CSAT3A
  Arquitectura electrónica	Externa (Requiere módulo EC100 del analizador)
  Trayectoria de medición	10,0 cm (3,94 in) vertical 5,8 cm (2,30 in) horizontal
  Ángulo de trayectoria	60° respecto a la horizontal
  Frecuencia de salida máxima	50 Hz
  Tasa de medición	Programable de 1 a 60 Hz (Mediciones instantáneas)
  Componentes de salida	ux, uy, uz (ejes del anemómetro), c (vel. del sonido)
  Resolución de medición	1 mm/s rms (ux, uy) 0,5 mm/s rms (uz) 15 mm/s / 0,025 °C rms (c)
  Error de desplazamiento	< ±8,0 cm/s (ux, uy) < ±4,0 cm/s (uz)
  Rango de temperatura	-30° a +50°C
  Suministro de voltaje	10 a 16 Vcc
  Consumo de corriente	200 mA (a 60 Hz) / 100 mA (a 20 Hz)
  Interfaces de comunicación	SDM, USB, RS-485
  Materiales estructurales	Tubos de acero inoxidable y caja de aluminio soldado
  Dimensiones del cabezal	47,3 cm x 42,4 cm (18,6 in x 16,7 in)
  Peso del cabezal	1,7 kg (3,7 lb)

• • Módulo Electrónico EC100 (Obligatorio para su funcionamiento)
  • Analizador de Gases de CO₂ / H₂O de Vía Abierta EC150 o de Vía Cerrada EC155 (Para sistemas Eddy Covariance completos)
  • Datalogger de Campbell Scientific compatible con protocolo SDM (Modelos de la serie CR6 o CR1000X)
  • Soporte de montaje común y herrajes para brazo cruzado de torre meteorológica
  • Kit de termopar de hilo fino de respuesta rápida para mediciones complementarias de temperatura calórica
  • Mechas de transductor de repuesto instalables por el usuario para la dispersión de agua de lluvia
