Revolucionando las Operaciones Autónomas
Estación Inteligente Más Ligera, Eficiente y Potente para Despegues y Aterrizajes Autónomos, Con Mayor Capacidad de
Carga, Transmisión Mejorada y Resistencia a Condiciones Extremas

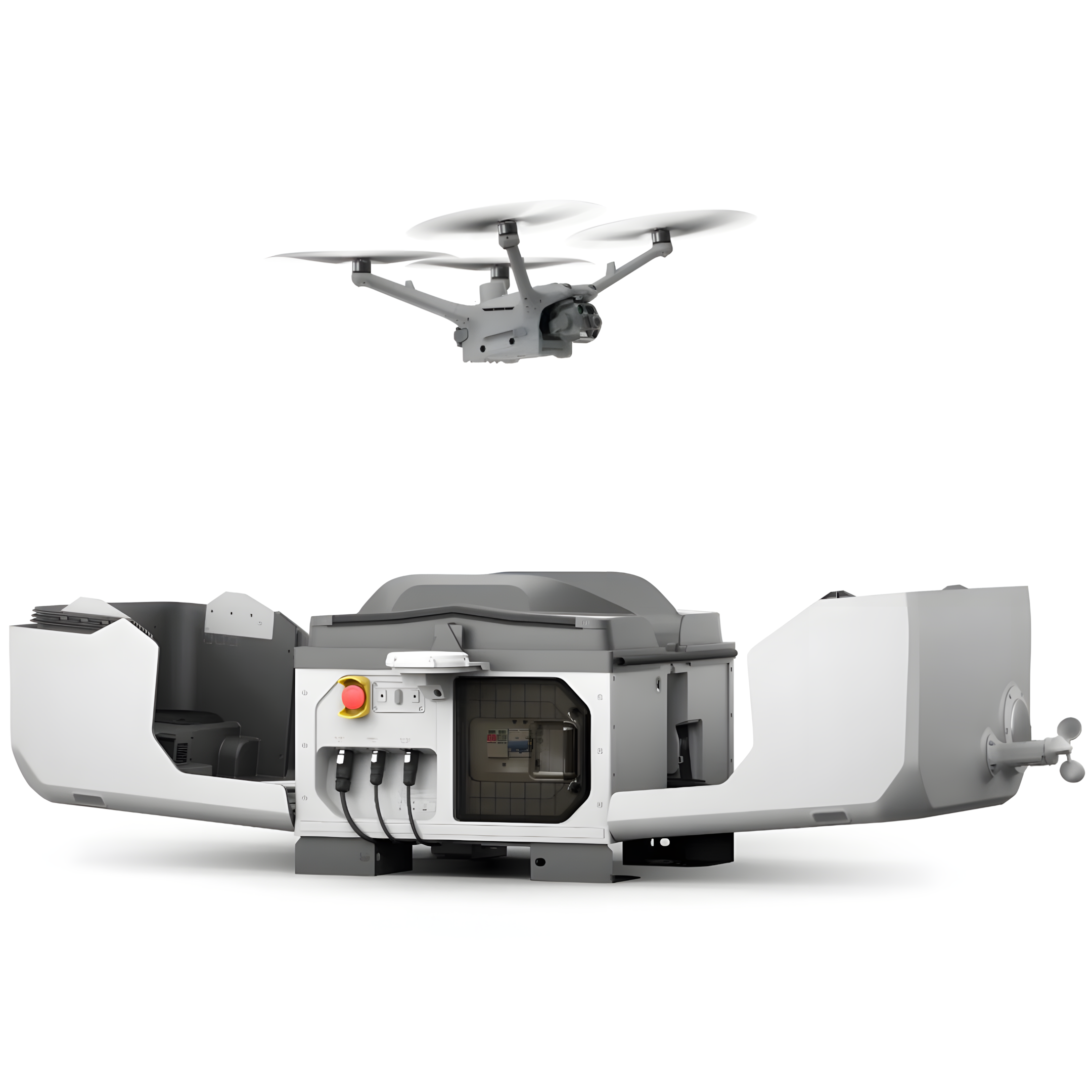

Equipado con drones de alto rendimiento Matrice 4D o Matrice 4TD, el DJI Dock 3 permite operaciones remotas 24/7 y,
por primera vez, admite despliegue móvil montado en vehículos, adaptándose sin esfuerzo a diversos entornos. Los
drones utilizan las mismas cámaras que la Serie Matrice 4, pero ofrecen un rendimiento de vuelo y protección
mejorados. También pueden emparejarse con el DJI RC Plus 2 Enterprise para uso independiente. Con las funciones
inteligentes de DJI FlightHub 2, los pilotos pueden reducir significativamente el tiempo operativo y los costos
laborales, maximizando la eficiencia y los ahorros.
Características Destacadas
-
Compatibilidad Perfecta: Funciona con los Matrice 4D o 4TD para despliegues remotos avanzados y
funcionalidad mejorada.
-
Durabilidad Robusta: La estación de acoplamiento con clasificación IP56 y las aeronaves con
clasificación IP55 pueden manejar condiciones climáticas extremas de -30°C a 50°C.
-
Carga Rápida y Eficiente: Logra una carga de batería del 15% al 95% en aproximadamente 27
minutos, minimizando el tiempo de inactividad.
-
Despliegue Montado en Vehículos: Transporta, lanza y recarga drones fácilmente en múltiples
sitios, ideal para misiones de emergencia o a gran escala.
-
Gestión Inteligente de Vuelo: Integrado con DJI FlightHub 2 para rutas de detección
automatizadas, alertas en tiempo real y operaciones optimizadas.
Domina Todos los Entornos
Resistente al Calor
Diseñado para soportar calor extremo, el DJI Dock 3 opera y se carga sin problemas incluso en
temperaturas que alcanzan los 50° C (122° F), garantizando operaciones eficientes.
50° C Temperatura Máxima de Operación
Resistente al Frío
Realiza tareas críticas de manera confiable a pesar de temperaturas gélidas en entornos donde las
temperaturas pueden caer por debajo de -20°C (-4°F). Después de precalentarse, puede operar de manera
estable en entornos hostiles tan bajos como -30° C (-22° F).
-30° C Temperatura Mínima de Operación
Resistencia al Viento
Tanto el Matrice 4D como el 4TD demuestran un rendimiento de vuelo notable. En vientos de hasta 12 m/s,
pueden despegar y aterrizar de manera estable, y permanecer en el aire hasta 32 minutos.
12 m/s Resistencia Máxima al Viento
Robusto y Confiable

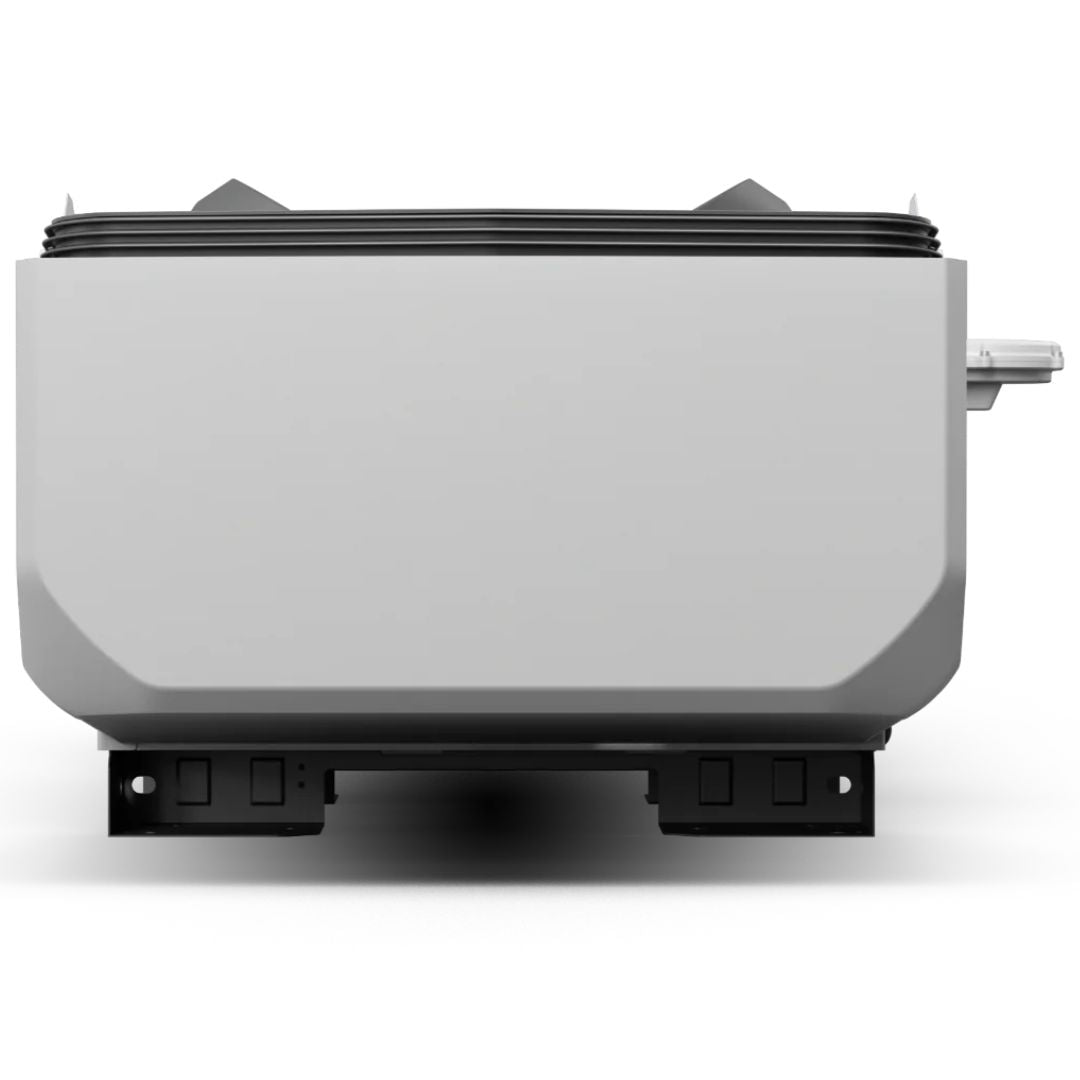

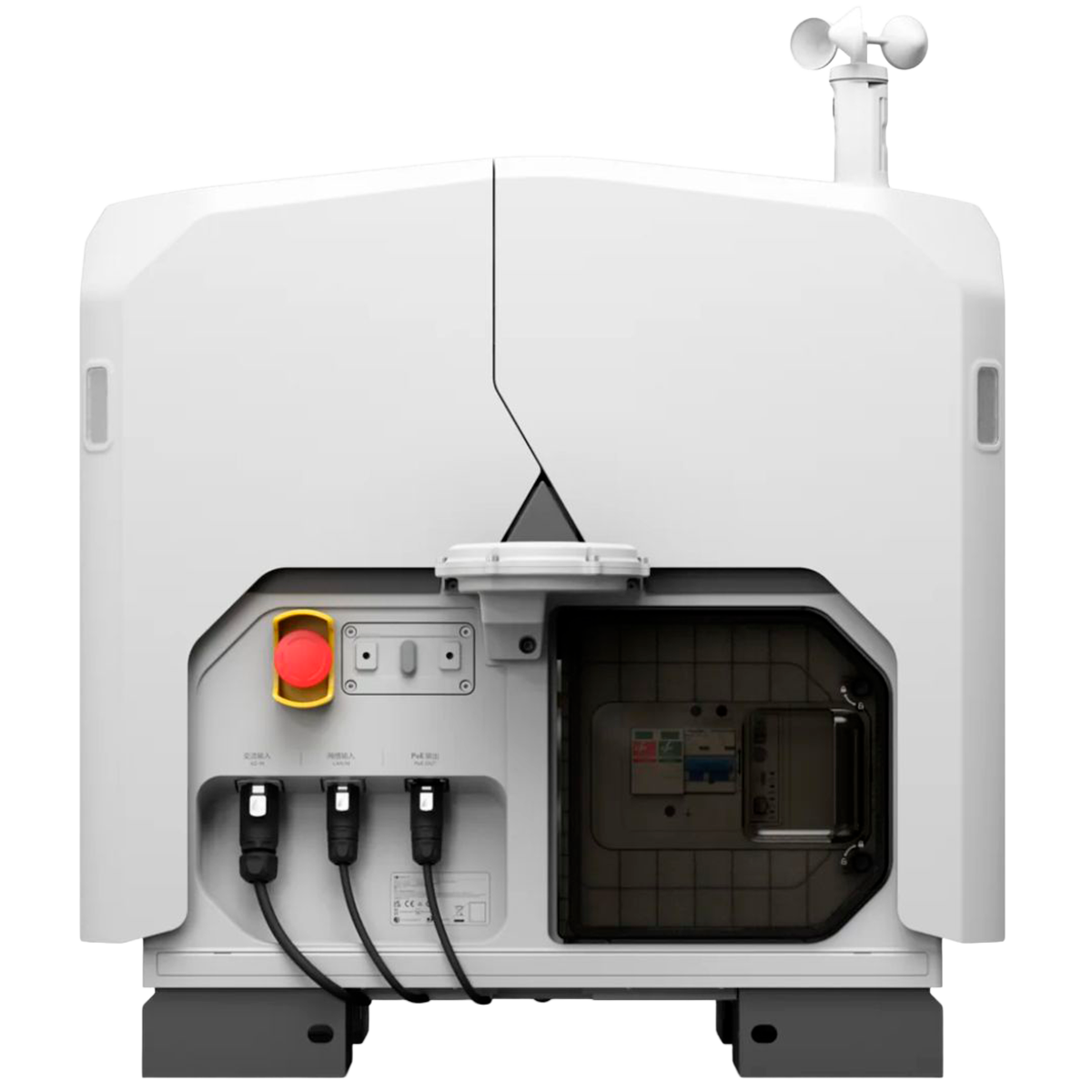

El diseño del Dock 3 protege sus sistemas internos de las condiciones externas encapsulando los
componentes electrónicos, permitiendo operaciones sin interrupciones incluso en entornos hostiles.
IP56
DJI Dock 3
IP55
DJI Matrice
4D/4TD
Hélices Silenciosas y Anti-Hielo
Equipados de serie con hélices silenciosas y anti-hielo, los drones Matrice 4D y 4TD pueden mantener un
vuelo estable incluso bajo lluvia helada. El diseño silencioso reduce el ruido durante las operaciones.
Despliegue Flexible, Transmisión Ultra-Larga
El DJI Dock 3 puede desplegarse de manera flexible, redefiniendo el paradigma de las operaciones. Para
despliegues fijos, la calidad de la señal puede mejorarse instalando el nuevo repetidor D-RTK 3 en ubicaciones
elevadas, permitiendo una selección flexible del sitio del dock. Con la nueva aplicación DJI Enterprise, el
despliegue puede completarse usando solo un teléfono inteligente. Además, por primera vez, un DJI Dock admite
despliegue montado en vehículos, lo que permite un despacho más eficiente durante operaciones urgentes e
inspecciones de larga distancia.
Despliegue Fijo
La nueva versión de despliegue fijo del repetidor D-RTK 3 ofrece un rendimiento superior contra interferencias
para la transmisión de video y la adquisición de satélites. Instalarlo en ubicaciones elevadas puede abordar
eficazmente los problemas de señal RTK y de transmisión de video causados por obstrucciones, extendiendo la
distancia máxima de transmisión a 25 km. Esta capacidad permite una selección flexible del sitio del Dock 3
según las necesidades operativas reales.
Cerca de Edificios Altos
Instalar el repetidor D-RTK 3 en azoteas puede mejorar
significativamente la calidad de la señal, permitiendo que el Dock 3 se despliegue junto a edificios
altos o paredes de subestaciones.
Cerca de Torres de Comunicación
Desplegar el repetidor D-RTK 3 en una torre de comunicación cercana
puede mejorar significativamente la calidad de la señal durante las operaciones del Dock 3,
asegurando despegues y aterrizajes seguros incluso en entornos con interferencias de la torre de
comunicación.
Despliegue Móvil Montado en Vehículos
El DJI Dock 3 es el primer Dock de DJI que admite despliegue móvil montado
en vehículos. Optimizado para este propósito, la estructura general del Dock, sus componentes y el
sistema de aire acondicionado han sido sometidos a pruebas de vibración en vehículos, con nuevas
características como calibración horizontal y calibración de ubicación del dock basada en la nube. Para
operaciones de emergencia o inspecciones de larga distancia, usar el soporte de montaje móvil del DJI
Dock 3 proporciona una solución conveniente cuando el despliegue fijo no es práctico en escenarios
temporales.
Calibración de Ubicación del Dock Basada en la Nube.
Durante operaciones móviles, el personal en interiores puede usar DJI FlightHub 2 para
configurar remotamente la ubicación del dock y asignar tareas en la nube, mejorando así la eficiencia del
personal y la programación.
Despliegue Seguro de Doble Dock.
Dos docks pueden desplegarse en un solo vehículo simultáneamente, logrando un aumento
significativo en la eficiencia. El DJI Dock 3 emplea un patrón especial de toma de control para evitar
colisiones entre drones y garantizar la seguridad operativa, permitiendo que los dos docks alternen tareas de
manera ordenada.
Rotación de Doble Drone.
La rotación automatizada en vuelo estacionario de dos drones permite la transmisión
continua de imágenes aéreas en tiempo real. En escenarios de emergencia, se puede equipar un foco para
proporcionar iluminación continua.
Drones de Alto Rendimiento
Los nuevos DJI Matrice 4D y 4TD, resistentes al agua y al polvo, están diseñados específicamente para DJI Dock 3,
ofreciendo un tiempo de vuelo extendido, y pueden emparejarse con DJI RC Plus 2 Enterprise para uso
independiente. Ambos drones están equipados con una cámara gran angular, una cámara tele media, una cámara tele
y un telémetro láser. El Matrice 4D es altamente eficaz para mapeo profesional de alta precisión e inspecciones
detalladas de superficies. El Matrice 4TD está equipado con una cámara térmica infrarroja y una nueva luz
auxiliar NIR, lo que lo hace adecuado para una amplia gama de aplicaciones como inspecciones de infraestructura,
respuesta a emergencias y seguridad pública.
 |
 |
| DJI Matrice
4D |
DJI Matrice 4TD |
| Cámara Gran Angular |
| CMOS de 4/3 |
CMOS de 1/1.3 pulgadas
|
| 20MP Píxeles Efectivos
|
48MP Píxeles Efectivos
|
| f/2.8-f/11
|
f/1.7
|
| Equivalente a 24mm en Formato
|
Equivalente a 24mm en Formato
|
| Obturador Mecánico
|
- |
| Cámara Tele Media
|
| CMOS de 1/1.3 pulgadas
|
| 48MP Píxeles Efectivos
|
| f/2.8
|
| Equivalente a 70mm en Formato
|
| Telecámara
|
| CMOS de 1/1.5 pulgadas
|
| 48MP Píxeles Efectivos |
| f/2.8
|
| Equivalente a 168mm en Formato
|
| Telémetro Láser
|
| Rango de Medición: 1800 m (1 Hz); |
| Rango de Incidencia Oblicua (Distancia
Oblicua 1:5): 600 m (1 Hz)
|
| Zona Ciega: 1 m
|
| Precisión del Rango (m): ± (0.2 + 0.0015 ×
D) [7]
|
| - |
Luz Auxiliar NIR
|
| - |
FOV de 6°, Distancia de Iluminación de 100m [10]
|
| - |
Cámara Térmica Infrarroja
|
| - |
Resolución de 640×512
|
| - |
f/1.0
|
| - |
Equivalente a 53mm en Formato
|
| - |
Microbolómetro VOx No Refrigerado
|
| - |
Soporta el modo de Imagen Infrarroja UHR
|
Mayor Tiempo de Vuelo, Protección Robusta
Cuando están completamente cargados, los Matrice 4D/4TD ofrecen un impresionante tiempo de vuelo de 47 minutos a
una velocidad de 15 m/s, logrando un notable aumento del 37% en el tiempo de operación. A un radio de 10 km,
estos drones proporcionan 18 minutos de operación. Ambos modelos están diseñados para soportar condiciones
adversas con una impresionante clasificación de resistencia al polvo y al agua IP55.
54 Minutos Volando hacia Adelante.
47 Minutos En Suspenso.
Protección IP55.
Detección de Obstáculos para una Operación Segura
El Módulo de Detección de Obstáculos para Matrice 4D/4TD combina tecnologías
LiDAR rotatorio y radar de ondas milimétricas para una precisa evitación de obstáculos a nivel de cables
de 12 mm a velocidades de hasta 15 m/s en cruces complejos de líneas eléctricas, así como un
posicionamiento mejorado en condiciones de poca luz. Se garantiza la seguridad operativa para diversos
entornos de la red de distribución de energía y los intrincados diseños de las subestaciones.
Claridad y Precisión Inigualables para Cualquier Tarea, en Cualquier Momento
Sobresale en Entornos con Poca Luz
Los drones de la serie Matrice 4D cuentan con cuatro lentes ojo de pez de
alta resolución y baja luminosidad, lo que mejora significativamente las capacidades visuales de
posicionamiento y detección de obstáculos con poca luz.
El nuevo modo de Escena Nocturna ofrece visión nocturna a todo color. El
Matrice 4TD además proporciona la función de filtro IR-Cut para visión nocturna en blanco y negro y
operaciones 24/7, así como una nueva luz auxiliar NIR que puede cubrir distancias de hasta 100 m.
La cámara térmica infrarroja del Matrice 4TD admite el modo de Imagen
Infrarroja UHR con resoluciones de imagen de hasta 1280 × 1024 y un modo de Alta Resolución para
lecturas de temperatura detalladas.
Visión Clara e Imágenes Estables
Los drones de la serie Matrice 4D están equipados con cámaras tele media y
tele con estabilización de primer plano. La cámara tele media es eficaz para inspecciones de rango
medio, detectando pines y grietas desde 10 metros, y leyendo claramente los datos de los instrumentos en
las subestaciones.
La cámara tele de 48 MP captura detalles, como señales, desde hasta 250 m de
distancia. Cuando se utiliza la cámara tele del Matrice 4TD mientras la aeronave está en suspensión en
un entorno sin viento, el gimbal puede inclinarse hacia arriba 80 grados, lo que hace que los defectos
de la parte inferior del puente sean claramente visibles.
La estabilización mejorada mantiene los sujetos en primer plano claros
durante las tomas con teleobjetivo con un zoom de 10x o superior.
Topografía de Alta Precisión
Los drones de la serie Matrice 4D destacan en el mapeo de alta precisión,
ofreciendo una nueva función de fotografía oblicua de 5 direcciones, fotografía ortofoto de 3
direcciones y seguimiento del terreno en tiempo real para satisfacer diversos requisitos de mapeo.
DJI FlightHub 2 se ha actualizado para las operaciones de Matrice 4D/4TD.
Esta actualización introduce una gama de opciones de planificación de rutas de vuelo, incluyendo rutas
de Captura Inteligente 3D, rutas geométricas y rutas de pendiente, lo que mejora la eficiencia al tiempo
que garantiza un modelado detallado.
Retransmisión Aérea Fluida para Terrenos Montañosos
La serie Matrice 4D puede operar con el control remoto DJI RC Plus 2 Enterprise para uso independiente, a la vez
que cuenta con una innovadora función de retransmisión a bordo. Con esta configuración, un dron puede volar alto
como repetidor, lo que permite que otro dron opere a una mayor distancia. El dron repetidor se orienta
automáticamente hacia el dron operativo, lo que garantiza una transmisión de video fluida sin señal 4G o en
condiciones obstruidas. Esta capacidad amplía significativamente el rango de transmisión, lo que lo hace ideal
para tareas SAR e inspecciones en áreas montañosas.
Funciones Inteligentes de DJI FlightHub 2
Cuando se combina con DJI FlightHub 2, Dock 3 mejora enormemente la inteligencia y la eficiencia de las
operaciones remotas.
Vuelo y Control Inteligentes
- Rutas Automatizadas
La nueva ruta de vuelo automatizada es útil en diversos escenarios, incluyendo seguridad pública e
inspecciones. Una vez que se establece una ruta de vuelo, el dron puede detectar y capturar
automáticamente imágenes o videos de sujetos como vehículos y embarcaciones, y anomalías de
temperatura infrarroja, y enviar notificaciones a los operadores.
- Detección Inteligente de Cambios
La nueva función de detección inteligente de cambios permite un análisis periódico eficiente de las
modificaciones en un área, ayudando a los operadores en la protección ambiental, el alivio de
desastres naturales y la detección de grietas para una toma de decisiones más eficaz e informada.
- Seguimiento Inteligente
Los operadores pueden utilizar las potentes capacidades de zoom automático de la serie Matrice 4D
para rastrear rápidamente un sujeto, como un vehículo o una embarcación, para una revisión de
seguimiento eficiente.
- Cabina Virtual
La interfaz de control remoto de la Cabina Virtual se ha mejorado significativamente con la
introducción de la nueva función Mouselook. Esta mejora permite que el dron ajuste automáticamente
su actitud y la orientación del gimbal, lo que permite un centrado rápido y preciso del encuadre,
logrando así "apuntar y ver".
Operación Eficiente
- Abrir y Volar
Despega rápidamente y llega al lugar de la emergencia para mejorar la conciencia situacional. Después
de habilitar la planificación óptima de la ruta, utiliza las Tareas FlyTo para alcanzar un punto
designado a 1 km de distancia y a 100 m de altura en 100 segundos.
- Vista en Vivo de Baja Latencia
La mejora del motor reduce significativamente la latencia de la vista en vivo en FlightHub 2,
proporcionando un soporte confiable para la toma de decisiones en tiempo real.
- Transmitir Mientras se Vuela
En escenarios de emergencia, se puede lograr la transmisión de datos en tiempo real y el modelado
rápido durante el vuelo. La transferencia de datos se puede completar inmediatamente después del
aterrizaje, y se puede generar rápidamente un modelo aproximado a través de la nube, lo que mejora
significativamente la eficiencia.
| Cumplimiento de Seguridad |
 |
| Gestión de Permisos Personalizada de FlightHub 2 |
| FlightHub 2 ha actualizado su gestión de permisos,
permitiendo a los usuarios configurar los permisos de gestión de acuerdo con las necesidades reales.
|
 |
 |
| FlightHub 2 Obtiene la
Certificación ISO 27001 |
Implementación Privada de Dongle 4G |
| FlightHub 2 carga, almacena y gestiona
datos en servidores en la nube de Amazon Web Services (AWS), que también están certificados con ISO/IEC
27001, lo que garantiza un procesamiento de datos seguro y conforme. |
Con DJI Cellular Dongle 2, la aeronave puede conectarse a redes 4G. En
entornos operativos complejos, la red 4G funciona en conjunto con el sistema de transmisión de video O4+
para garantizar una transmisión estable y mejorar la seguridad del vuelo. El servicio de transmisión de
video mejorado 4G se puede implementar de forma privada y utilizarse junto con la versión local de
FlightHub 2 para mejorar aún más la estabilidad y la seguridad de la transmisión de datos. |
Ecosistema Abierto, Rompiendo Límites
Desarrollador de Algoritmos Inteligentes
Proporciona las herramientas necesarias para el entrenamiento de modelos y ayuda en el proceso de
certificación de desarrolladores de terceros, contribuyendo a expandir nuevas aplicaciones inteligentes.
PSDK
La autenticación de cifrado E-Port y E-Port Lite garantiza cargas útiles seguras y sin preocupaciones, lo
que permite que la serie Matrice 4D tenga escenarios de aplicación más amplios.
MSDK
Mobile SDK 5 simplifica el desarrollo de aplicaciones para controlar la serie Matrice 4D. Mobile SDK 5 es
completamente de código abierto y viene con muestras de código de producción de los módulos principales
de DJI Pilot 2, lo que garantiza su confiabilidad.
Operación Coordinada Nube a Nube
A través de la función FlightHub Sync de DJI FlightHub 2, los usuarios pueden vincularlo fácilmente a una
plataforma en la nube de terceros para una gestión flexible de los datos.
API en la Nube
Con la API en la Nube (protocolo basado en MQTT) integrada en DJI Pilot 2, puedes conectar directamente
la serie Matrice 4D a plataformas en la nube de terceros. Accede al hardware del dron, a la transmisión
de video en vivo y a los datos de las fotos sin tener que desarrollar una aplicación.
Cargas Útiles de Terceros
Habilita más funcionalidades conectando cargas útiles de terceros, como paracaídas, a través del E-Port
de la aeronave o controla de forma remota las cargas útiles añadidas a través de DJI FlightHub 2.
También cuenta con un puerto adicional para cargas útiles PSDK en la parte trasera.
API de DJI Terra
Con la API de DJI Terra, los usuarios pueden integrar sus potentes capacidades de mapeo en sus propias
plataformas, logrando reconstrucciones 2D y 3D automatizadas. Además, los usuarios pueden personalizar
los flujos de trabajo de fotogrametría según sea necesario, lo que permite que los resultados operativos
del Matrice 4D satisfagan mejor las necesidades de diversas aplicaciones industriales.
-
Especificaciones del DJI Dock 3
Dock - General
| Nombre del Producto |
DJI Dock 3 |
| Peso Total |
55 kg (sin aeronave)
El peso real del producto puede variar debido a diferencias en los materiales del lote y factores
externos.
|
| Dimensiones |
Tapa del Dock Abierta: 1760×745×485 mm (L×An×Al) |
Tapa del Dock Cerrada: 640×745×770 mm (L×An×Al)
Todos los datos incluyen el ancho del módulo RTK (160 mm), la altura del medidor de velocidad del
viento (145 mm) y los soportes de la base de montaje (58 mm).
|
| Voltaje de Entrada |
100-240 V (AC), 50/60 Hz |
| Potencia de Entrada |
Máx. 800 W |
| Temperatura de Operación |
-30° a 50° C (-22° a 122° F) |
| Clasificación de Protección de Ingreso |
IP56 |
| Número de Drones Alojados |
1 |
| Velocidad Máx. de Viento de Aterrizaje Permitida |
12 m/s |
| Altitud Máx. de Operación |
4500 m |
| Frecuencia de Recepción de Satélites de la Estación Base RTK |
Recepción simultánea:
GPS: L1 C/A, L2, L5
BeiDou: B1l, B2l, B3l, B2a, B2b, B1C
GLONASS: F1, F2
Galileo: E1, E5a, E5b, E6
QZSS: L1, L2, L5 |
| Precisión de Posicionamiento de la Estación Base RTK |
Horizontal: 1 cm + 1 ppm (RMS)
Vertical: 2 cm + 1 ppm (RMS) |
Dock - Rendimiento de Carga
| Especificación |
Valor |
| Voltaje de Salida |
35 V CC |
| Tiempo de Carga |
27 minutos
Los datos se midieron al cargar la aeronave (cuando estaba apagada) del 15% al 95% en un entorno de
25° C (77° F).
|
Dock - Transmisión de Video
| Frecuencia de Operación |
2.400-2.4835 GHz
5.150-5.250 GHz (CE: 5.170-5.250 GHz)
5.725-5.850 GHz
Las bandas de frecuencia de funcionamiento admitidas y su disponibilidad correspondiente varían
según el país/región.
|
| Antena |
9 antenas incorporadas, 2T4R, admite conmutación inteligente |
| Potencia del Transmisor (PIRE) |
2.4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5.2 GHz (CE: 5.170-5.250 GHz): < 23 dBm (FCC/CE)
5.8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 30 dBm (SRRC) |
Dock - Sistema de Aire Acondicionado
| Voltaje de Operación |
48 V CC |
| Tipo de Aire Acondicionado |
Aire acondicionado basado en compresor |
Dock - Batería de Respaldo
| Capacidad de la Batería |
12 Ah |
| Voltaje de Salida |
12 V |
| Tipo de Batería |
Batería de plomo-ácido |
| Duración de la Batería |
> 4 horas
Medido con una batería de respaldo completamente cargada en un entorno de 25° C (77° F). Después de
un corte de energía, el dock no admite funciones como la carga de la aeronave, el funcionamiento del
aire acondicionado, el calentamiento de la cubierta del dock y el calentamiento del medidor de
velocidad del viento.
|
Dock - Acceso a la Red
| Acceso Ethernet |
Puerto Ethernet adaptativo de 10/100/1000Mbps |
| Acceso 4G |
Requiere DJI Cellular Dongle 2
Se vende por separado. Este servicio no está disponible en algunos
países y regiones.
|
Dock - Sensor
| Sensor de Velocidad del Viento |
Admitido |
| Sensor de Lluvia |
Admitido |
| Sensor de Temperatura Ambiente |
Admitido |
| Sensor de Inmersión en Agua |
Admitido |
| Sensor de Temperatura Interior |
Admitido |
| Sensor de Humedad Interior |
Admitido |
Dock - Cámara de Seguridad (Externa)
| Resolución |
1920×1080 |
| Campo de Visión (FOV) |
151° |
| Luz Auxiliar |
Luz Blanca Auxiliar |
Dock - Cámara de Seguridad (Interna)
| Resolución |
1920×1080 |
| FOV |
151° |
| Luz Auxiliar |
Luz Blanca Auxiliar |
Dock - Protección contra Rayos
| Puerto de Alimentación CA |
20 kA (valor nominal), cumple con los requisitos de nivel de protección EN 61643-11 Tipo 2 e IEC 61643-1
Clase Ⅱ |
| Puerto Ethernet |
10 kA (I total), cumple con los requisitos de nivel de protección EN/IEC 61643-21 Categoría C |
Dock - Software Compatible
| Aplicaciones |
Aplicación DJI Enterprise (utilizada con teléfonos Android para implementación y puesta en marcha) |
| Plataforma en la Nube |
FlightHub 2
FlightHub 2 Versión Local
FlightHub 2 FlightHub Sync
DJI Cloud API |
Dock - Capacidad de Expansión
| Computación Perimetral |
Admite la comunicación de datos con conmutadores externos |
Aeronave - General
| Peso |
1850 g
Este valor incluye el peso de la batería, las hélices y una tarjeta microSD, pero no
incluye cargas útiles de terceros. El peso real puede variar debido a diferencias en los materiales
del lote y factores externos.
|
| Peso Máx. al Despegue |
2090 g |
| Dimensiones |
377.7×416.2×212.5 mm (L×An×Al, sin hélices) |
| Distancia entre Ejes |
Diagonal: 498.5 mm
Motor Delantero Izquierdo-Derecho: 383.0 mm
Motor Trasero Izquierdo-Derecho: 343.0 mm
Delantero-Trasero: 341.6 mm |
| Velocidad Máx. de Ascenso |
6 m/s (Modo Normal)
10 m/s (Modo Deportivo) |
| Velocidad Máx. de Descenso |
6 m/s (Modo Normal)
8 m/s (Modo Deportivo) |
| Velocidad Máx. Horizontal |
Modo Normal: 15 m/s hacia adelante, 12 m/s hacia atrás, 10 m/s lateralmente
Modo Deportivo: 21 m/s hacia adelante, 19 m/s hacia atrás, 15 m/s lateralmente
Con DJI Dock, solo se admite el modo Normal
|
| Resistencia Máx. a la Velocidad del Viento |
12 m/s (operación y despegue/aterrizaje) |
| Altitud Máx. de Despegue |
6500 m |
Aeronave - Rendimiento
| Tiempo Máx. de Vuelo |
54 minutos
Medido en un entorno de prueba controlado. Las condiciones específicas de la prueba
son las siguientes: volar hacia adelante a una velocidad constante de 12 m/s en un entorno de
laboratorio sin viento a 20 metros sobre el nivel del mar, en modo foto (sin operación de toma de
fotos durante el vuelo), con la Acción de Evitación de Obstáculos configurada en Apagado, y desde el
100% del nivel de batería hasta el 0%. Los resultados pueden variar según el entorno, el uso real y
la versión del firmware.
|
| Tiempo Máx. de Suspensión |
47 minutos
Medido con los drones DJI Matrice Serie 4D suspendidos en un entorno sin viento a 20
metros sobre el nivel del mar y desde el 100% del nivel de batería hasta el 0%. Los resultados
pueden variar según el entorno, el uso real y la versión del firmware.
|
| Radio Máx. de Operación |
10 km
Medido en un entorno de aproximadamente 25° C (77° F) con un nivel de batería seguro del
15%, entorno sin viento, velocidad de vuelo de ida y vuelta de aproximadamente 15 m/s y operación de
suspensión de 18 minutos. Los resultados pueden variar según el entorno, el uso real y la versión
del firmware.
|
| Distancia Máx. de Vuelo |
43 km
Medido con Matrice 4D/4TD volando a una velocidad constante de 16 m/s en un entorno sin
viento a 20 metros sobre el nivel del mar y desde el 100% del nivel de batería hasta el 0%. Los
resultados pueden variar según el entorno, el uso real y la versión del firmware.
|
Aeronave - Características de Vuelo
| Ángulo Máx. de Inclinación |
25° (Modo Normal)
30° (Modo Deportivo) |
| Velocidad Angular Máx. |
200°/s |
| Sistema Global de Navegación por Satélite |
GPS + BeiDou + Galileo + QZSS + GLONASS
(QZSS/GLONASS requieren que el módulo RTK esté
habilitado)
|
| Precisión de Suspensión (sin viento o con brisa) |
Vertical:
±0.1 m (visión)
±0.5 m (GNSS)
±0.1 m (RTK)
Horizontal:
±0.3 m (visión)
±0.5 m (GNSS)
±0.1 m (RTK) |
Aeronave - Entorno y Componentes
| Temperatura de Operación |
-20° a 50° C (-4° a 122° F) |
| Clasificación de Protección de Ingreso |
IP55 |
| Modelo del Motor |
2611 |
| Modelo de Hélice |
Hélices plegables de bajo ruido y anti-hielo 1364F |
| Módulo RTK |
Integrado |
| Baliza |
Integrada |
Aeronave - Cámaras
Sensor de Imagen
| DJI Matrice 4D |
Gran Angular: CMOS de 4/3, 20 MP
Tele Media: CMOS de 1/1.3 pulgadas, 48 MP
Tele: CMOS de 1/1.5 pulgadas, 48 MP |
| DJI Matrice 4TD |
Gran Angular: CMOS de 1/1.3 pulgadas, 48 MP
Tele Media: CMOS de 1/1.3 pulgadas, 48 MP
Tele: CMOS de 1/1.5 pulgadas, 48 MP |
Aeronave - Especificaciones del Objetivo
| Objetivo |
| Gran Angular |
4D |
FOV: 84°
Equivalente: 24mm
Apertura: f/2.8-f/11
Enfoque: 1m-∞ |
| 4TD |
FOV: 82°
Equivalente: 24mm
Apertura: f/1.7
Enfoque: 1m-∞ |
| Cámara Tele Media |
FOV: 35°
Equivalente: 70mm
Apertura: f/2.8
Enfoque: 3m-∞ |
| Telecámara |
FOV: 15°
Equivalente: 168mm
Apertura: f/2.8
Enfoque: 3m-∞ |
| Desempañado del Objetivo |
DJI Matrice 4D y DJI Matrice 4TD: Las cámaras gran angular, tele media y tele admiten el
desempañado del objetivo |
Aeronave - Rendimiento de la Cámara
| Rango ISO |
Normal: 100-25600
Modo Nocturno:
4D Gran Angular: 100-204800
4D Media/Tele: 100-409600
4TD Gran Angular/Media: 100-409600
4TD Tele: 100-819200 |
| Velocidad de Obturación |
4D Gran Angular: 2-1/8000s (electrónico), 2-1/2000s (mecánico)
Cámaras Media, Tele y DJI Matrice 4TD: 2-1/8000s |
| Tamaño Máx. de Imagen |
4D Gran Angular: 5280×3956
4D Media: 8064×6048
4D Tele: 8192×6144
4TD Gran Angular/Media: 8064×6048
4TD Tele: 8192×6144 |
| Intervalo Mínimo entre Fotos |
4D: 0.5s
4TD: 0.7s |
| Zoom Digital |
Telecámara: 16x (zoom híbrido de 112x) |
Aeronave - Formatos de Foto y Video
|
4D |
4TD |
| Modos de Foto |
Gran Angular: Simple/Temporizador/Inteligente/Pano (20MP)
Media/Tele: Simple/Temporizador/Inteligente (12MP/48MP) |
Todas las cámaras: Simple/Temporizador/Inteligente (12MP/48MP)
Gran Angular: Pano (12MP raw, 100MP unido) |
| Formatos de Foto |
Gran Angular: JPEG/DNG
Media/Tele: JPEG |
JPEG |
| Códecs de Video |
H.264, H.265 (CBR/VBR) |
| Resoluciones de Video |
4K: 3840×2160@30fps
FHD: 1920×1080@30fps |
| Tasa de Bits de Video |
H264: 60Mbps
H265: 40Mbps |
| Formato de Video |
MP4 (MPEG-4 AVC/H.264) |
| Sistema de Archivos |
exFAT |
Aeronave - Luz Auxiliar NIR
| Iluminación Infrarroja (4TD) |
FOV: 5.7°±0.3° |
Aeronave - Módulo Láser
| Rango de Incidencia Normal |
1800 m (1 Hz) @20% de reflectividad* |
| Rango de Incidencia Oblicua |
600 m (1 Hz, distancia oblicua 1:5) |
| Zona Ciega |
1 m |
| Precisión de Medición de Distancia |
1-3m: <0.3m error del sistema, <0.1m error aleatorio
Otras distancias: ±(0.2+0.0015D) (D en metros) |
| * El rendimiento puede degradarse con lluvia/niebla |
Aeronave - Cámara Térmica Infrarroja (4TD)
| Tipo de Sensor |
Microbolómetro VOx No Refrigerado
Advertencia: Evite fuentes de energía fuertes
|
| Resolución |
640×512 |
| Tamaño de Píxel |
12 μm |
| Velocidad de Fotogramas |
30 Hz |
| Objetivo |
DFOV: 45°
Equivalente: 53 mm
Apertura: f/1.0
Enfoque: 5 m a ∞ |
| Sensibilidad |
≤ 50 mk@F1.0 |
| Medición de Temperatura |
Métodos: Medición puntual/de área
Rango: -40° a 500° C (-40° a 932° F)
Precisión: ±2℃/2% (Ganancia Alta), ±5℃/3% (Ganancia Baja) |
| Paletas |
Blanco Caliente, Negro Caliente, Tinte, Rojo Hierro, Hierro Caliente, Ártico, Médico, Fulgurita,
Arcoíris 1, Arcoíris 2 |
| Foto |
Formatos: JPEG (8-bit), R-JPEG (16-bit)
Modos: Simple
Modo Normal: 640×512
Modo de Imagen Infrarroja UHR: 1280×1024
Temporizador
Modo Normal: 640×512, 0.7/1/2/3/5/7/10/15/20/30/60 s
Modo de Imagen Infrarroja UHR: 1280×1024, 0.7/1/2/3/5/7/10/15/20/30/60 s
|
| Video |
Resoluciones: 640×512@30fps o 1280×1024@30fps (UHR)
Tasas de Bits: 5-12Mbps (H.264/H.265)
Formato: MP4 |
| Zoom Digital |
28x |
| Longitud de Onda |
8-14 μm |
Aeronave - Gimbal
|
4D |
4TD |
| Estabilización |
Mecánica de 3 ejes (inclinación, balanceo, paneo) |
| Rango Mecánico |
Inclinación: -140° a +50°
Balanceo: -52° a +52°
Paneo: -65° a +65° |
Inclinación: -140° a +113°
Balanceo: -52° a +52°
Paneo: -65° a +65° |
| Rango Controlable |
Inclinación: -90° a +35°
Paneo: No controlable |
Inclinación: -90° a +90°*
Paneo: No controlable
*70°-90° puede causar obstrucción de la cámara
|
| Velocidad Máx. de Control |
100°/s (inclinación) |
| Vibración Angular |
±0.005° |
Aeronave - Sistema de Sensores
| Dirección |
Rango de Medición |
Velocidad de Detección Efectiva |
Campo de Visión (FOV) |
| Hacia adelante |
0.5-20 m (Detección: 0.5-200 m) |
≤15 m/s |
95° (H) × 90° (V) |
| Hacia atrás |
0.5-20 m |
≤12 m/s |
95° (H) × 90° (V) |
| Lateral |
0.5-16 m |
≤10 m/s |
90° (H) × 90° (V) |
| Hacia arriba |
0.5-20 m |
≤6 m/s |
95° (Delante/Atrás) × 90° (Izquierda/Derecha) |
| Hacia abajo |
0.5-16 m |
≤6 m/s |
90° (Delante/Atrás) × 95° (Izquierda/Derecha) |
Entorno Operativo:
Hacia adelante/atrás/arriba/abajo: Superficies con patrones con >0.1 lux
Izquierda/Derecha: Superficies reflectantes difusas (>20% de reflectividad) con >6 lux
|
Aeronave - Transmisión de Video
| Sistema |
DJI O4+ Enterprise |
| Calidad de Vista en Vivo |
Con RC Plus 2: 720p/1080p@30fps
Con Dock 3 y FlightHub 2: 540p/720p/1080p@30fps |
| Frecuencia de Operación |
2.400-2.4835 GHz
5.150-5.250 GHz (CE: 5.170-5.250 GHz)
5.725-5.850 GHz
La disponibilidad de frecuencia varía según la región
|
| Distancia Máx. de Transmisión |
Sin obstrucciones:
FCC: 25 km | CE/SRRC/MIC: 12 km
Con interferencia:
Fuerte: 1.5-5 km | Media: 5-15 km | Débil: 15-25 km
Probado bajo el estándar FCC, los resultados reales pueden variar
|
| Velocidad Máx. de Descarga |
20 MB/s (con Dock 3 o RC Plus 2 Enterprise)
Condiciones de laboratorio con mínima interferencia
|
| Latencia |
Aeronave a Dock: ~100ms
Dock a FlightHub 2: Depende de la red/ordenador |
| Antena |
8 antenas, 2T4R |
| Potencia del Transmisor (PIRE) |
2.4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
5.1 GHz: <23 dBm (FCC/CE)
5.8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE) |
| Soporte Celular |
DJI Cellular Dongle 2 (se vende por separado, aplican restricciones regionales) |
Aeronave - Almacenamiento
| Tarjetas Compatibles |
microSD U3/Clase 10/V30 o superior |
| Tarjetas Recomendadas |
Lexar: 1066x 64GB/128GB/256GB/512GB U3 A2 V30 |
|
Kingston: Canvas Go! Plus 64GB/128GB/256GB/512GB U3 A2 V30 |
Aeronave - Especificaciones de la Batería
| Capacidad |
6768 mAh |
| Voltaje |
22.14 V |
| Voltaje Máx. de Carga |
25.5 V |
| Tipo de Celda |
Li-ion 6S |
| Sistema Químico |
LiNiMnCoO2 |
| Energía |
149.9 Wh |
| Peso |
640 g |
| Número de Ciclos |
400 |
| Temperatura de Carga |
5° a 45° C (41° a 113° F) |
| Tasa de Descarga |
4C |
| Potencia Máx. de Carga |
1.8C |
| Carga a Baja Temperatura |
Admite carga con autocalentamiento |
Aeronave - Adaptador de Corriente
| Entrada |
100-240 V (CA), 50/60 Hz, 3 A |
| Potencia de Salida |
240 W |
| Salida |
Total: 240W máx.
Puerto USB-C: 65W máx. (45W al cargar con dos puertos) |
Aeronave - Centro de Carga
| Entrada |
16.8 V a 25.5 V, 12.1 A |
| Potencia Nominal |
240 W |
| Tipo de Carga |
3 baterías en secuencia
Admite Modo Estándar (100%) y Modo Listo para Volar (90%) |
| Batería Compatible |
Batería DJI Matrice Serie 4D |
| Temperatura de Carga |
5° a 40° C (41° a 104° F) |
DJI RC Plus 2 Enterprise - Transmisión
| Distancia Máx. de Transmisión (sin obstrucciones) |
FCC: 25 km
CE/SRRC/MIC: 12 km
Medido en condiciones ideales
|
| Frecuencia de Operación |
2.4000-2.4835 GHz
5.725-5.850 GHz (No en Japón)
5.2 GHz (solo recepción)
Varía según la región - consulte las regulaciones locales
|
| Antena |
2T4R, alta ganancia multibanda integrada |
| Potencia del Transmisor (PIRE) |
2.4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
5.2 GHz: <23 dBm (CE)
5.8 GHz: <33 dBm (FCC), <14 dBm (CE), <30 dBm (SRRC) |
| Transmisión 4G |
DJI Cellular Dongle 2 (se vende por separado, restricciones regionales) |
DJI RC Plus 2 Enterprise - Conectividad
| Protocolo Wi-Fi |
Wi-Fi 6 (802.11ax), doble banda simultánea
Hasta 1774.5 Mbps (2×2 + 2×2 11ax) |
| Frecuencia Wi-Fi |
2.4000-2.4835 GHz
5.150-5.250 GHz (solo en interiores en algunas regiones)
5.725-5.850 GHz |
| Potencia Wi-Fi (PIRE) |
2.4 GHz: <26 dBm (FCC), <20 dBm (CE/SRRC/MIC)
5.2 GHz: <26 dBm (FCC), <23 dBm (CE/SRRC/MIC)
5.8 GHz: <26 dBm (FCC/SRRC), <14 dBm (CE) |
| Bluetooth |
5.2 (2.400-2.4835 GHz), <10 dBm PIRE |
DJI RC Plus 2 Enterprise - Pantalla y Hardware
| Pantalla |
7.02" 1920×1200 @60fps, 1400 nits |
| Pantalla Táctil |
Multi-táctil de 10 puntos |
| Batería (Interna) |
6500 mAh @7.2V (46.8Wh) |
| Batería (Externa) |
Opcional WB37: 4920 mAh @7.6V (37Wh) |
| Carga |
Carga rápida PD (20V/3.25A máx. vía USB-C) |
| Almacenamiento |
8GB RAM + 128GB UFS + expansión microSD |
| Tiempo de Funcionamiento |
Interna: 3.8 horas
Externa: 3.2 horas |
| Puerto de Salida |
HDMI 1.4 |
DJI RC Plus 2 Enterprise - Entorno y Compatibilidad
| Temperatura de Operación |
-20° a 50°C (-4° a 122°F) |
| Temperatura de Almacenamiento |
1 mes: -30° a 45°C
1-3 meses: -30° a 35°C
3-12 meses: -30° a 30°C |
| Temperatura de Carga |
5° a 40°C (41° a 104°F) |
| Aeronaves Compatibles |
Matrice 4TD/4D, Matrice 4T/4E |
| Dimensiones |
268×163×94.5 mm (L×An×Al) |
| Peso |
1.15 kg (sin batería externa) |
| Modelo |
TKPL 2 |
AL1 Spotlight - Especificaciones Generales
| Peso |
99 g (con soporte)
91 g (sin soporte)
No se necesita soporte para la serie Matrice 4D
|
| Dimensiones |
Con soporte: 95×164×30 mm
Sin soporte: 79×164×28 mm |
| Potencia Máxima |
32 W |
| Iluminancia |
4.3 lux @100m, 17 lux @50m
Condiciones de laboratorio a 25°C
|
| Ángulo de Iluminación Efectivo |
23° (10% de iluminación relativa) |
| Área de Iluminación Efectiva |
Normal: 1,300 m² @100m
FOV Ancho: 2,200 m² @100m |
| Modos de Operación |
Siempre encendido, Estroboscópico |
AL1 Spotlight - Gimbal y Montaje
| Rango Mecánico del Gimbal (Inclinación) |
-140° a +50° |
| Rango Controlable del Gimbal (Inclinación) |
-90° a +35° |
| Velocidad Máx. de Control del Gimbal |
120°/s |
| Precisión de Alineación del Gimbal |
±0.1° |
| Temperatura de Operación |
-20° a 50°C (-4° a 122°F) |
| Clasificación IP |
IP55 |
| Montaje |
Tornillo de liberación rápida
Debe apretarse correctamente para el uso en aeronaves/Dock
|
| Aeronaves Compatibles |
Matrice 4TD/4D, Matrice 4T/4E |
AS1 Speaker - Especificaciones
| Peso |
92.5 g (con soporte)
90 g (sin soporte)
No se necesita soporte para la serie Matrice 4D
|
| Dimensiones |
Con soporte: 73×70×52 mm
Sin soporte: 73×70×47 mm |
| Potencia Máxima |
15 W |
| Volumen Máximo |
114 dB @1m
Condiciones de laboratorio a 25°C
|
| Distancia Efectiva de Transmisión |
300 m
Condiciones de laboratorio a 25°C
|
| Modos de Transmisión |
Tiempo real, Grabar y transmitir, Entrada de archivos, Texto a voz*
*Solo inglés y mandarín
|
| Temperatura de Operación |
-20° a 50°C (-4° a 122°F) |
| Clasificación IP |
IP55 |
| Montaje |
Tornillo de liberación rápida
Debe apretarse correctamente para el uso en aeronaves/Dock
|
| Aeronaves Compatibles |
Matrice 4TD/4D, Matrice 4T/4E |
Módulo de Detección de Obstáculos Matrice 4
| Peso |
235 g |
| Dimensiones |
103.3×64×85.8 mm (L×An×Al) |
| Clasificación IP |
IP55 |
| Temperatura de Operación |
-20° a 50°C (-4° a 122°F) |
| Tipo de Detección |
LiDAR rotatorio + radar de ondas milimétricas |
| Campo de Visión |
LiDAR: 58° (V) × 360° (H)
Radar: 90° (V) × 90° (H) |
| Rango de Medición |
100 m máx. |
| Velocidad de Detección Efectiva |
≤15 m/s (contra cable de acero de 12 mm) |
Notas:
1. El rendimiento varía según el entorno y el tipo de obstáculo
2. No puede detectar objetos que se mueven rápidamente
|
Montaje de Gimbal para Vehículo
| Peso |
Soporte Derecho: 440 g
Soporte Izquierdo: 155 g |
| Dimensiones |
Derecho: 112.8×152.2×157.8 mm
Izquierdo: 126.3×172.9×70.3 mm |
| Fuente de Alimentación |
14 V |
| Clasificación IP |
IP55 |
| Temperatura de Operación |
-30° a 50°C (-22° a 122°F) |
-

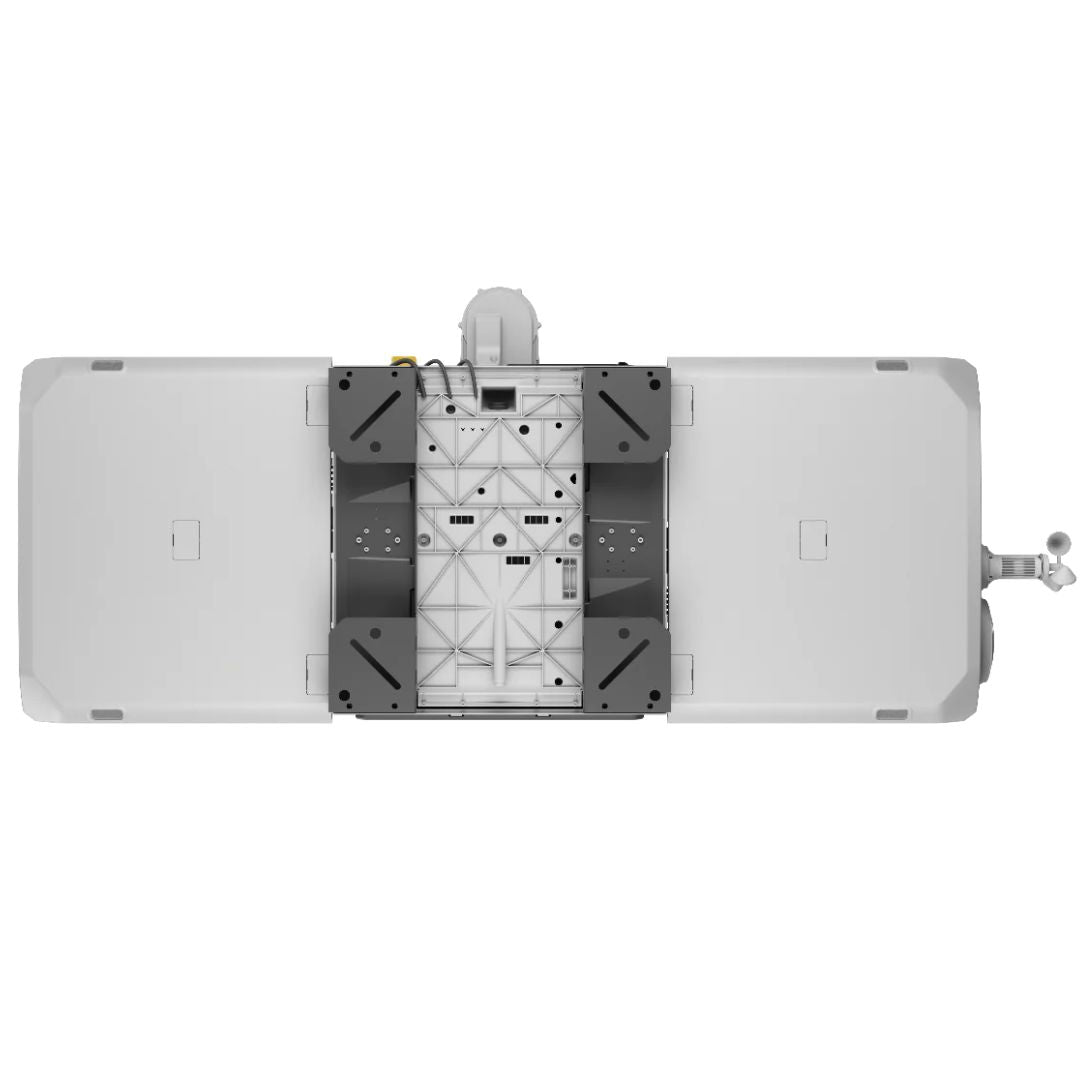

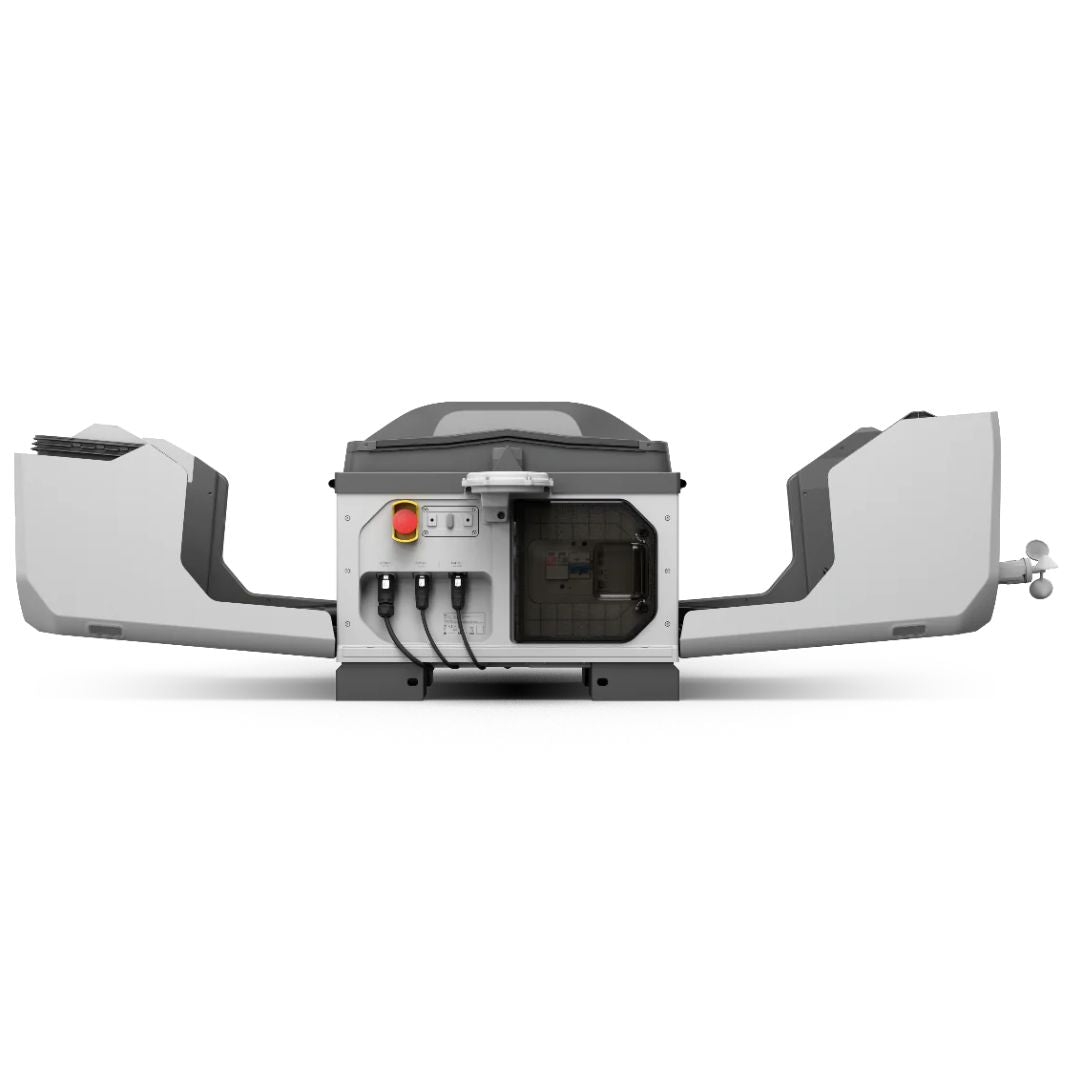

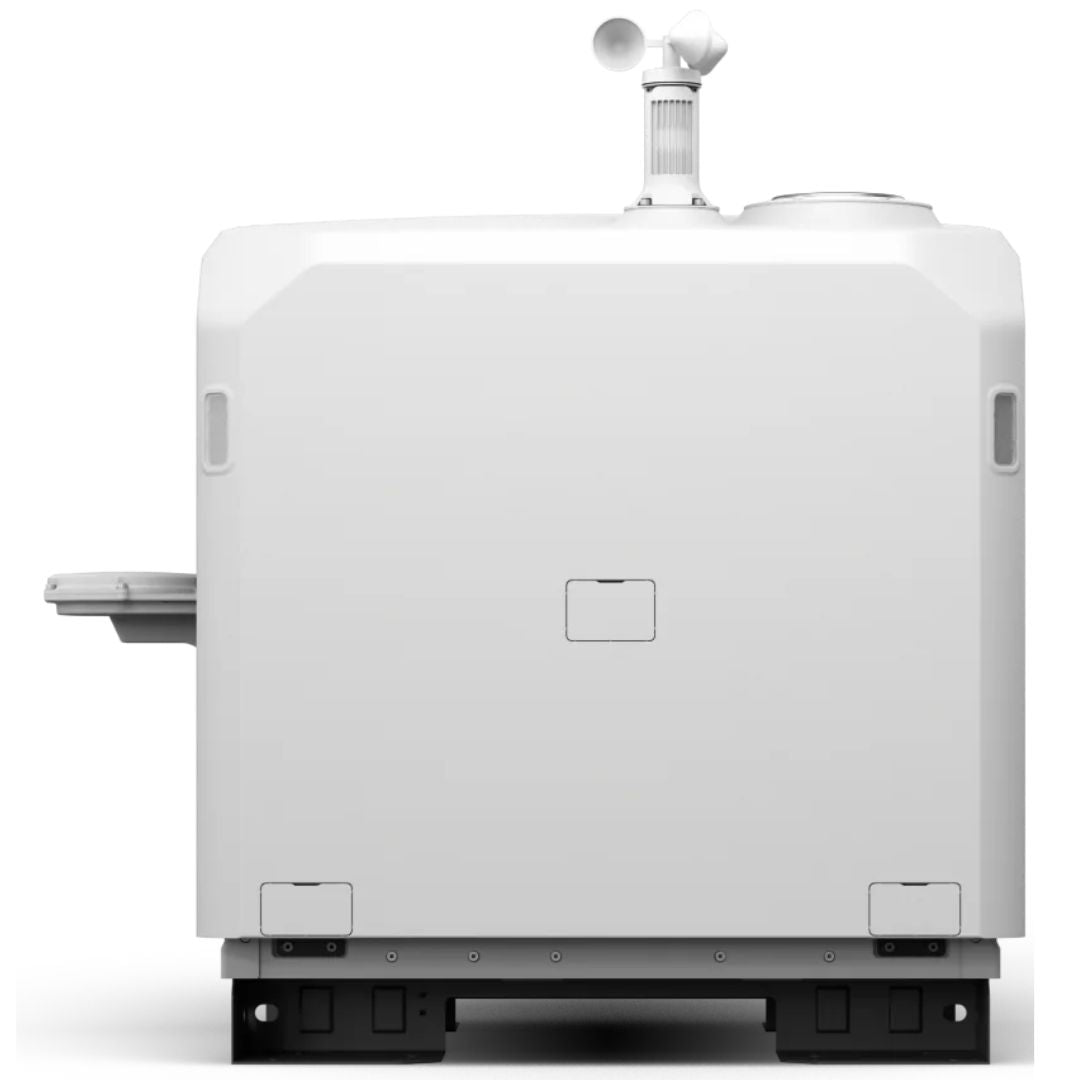

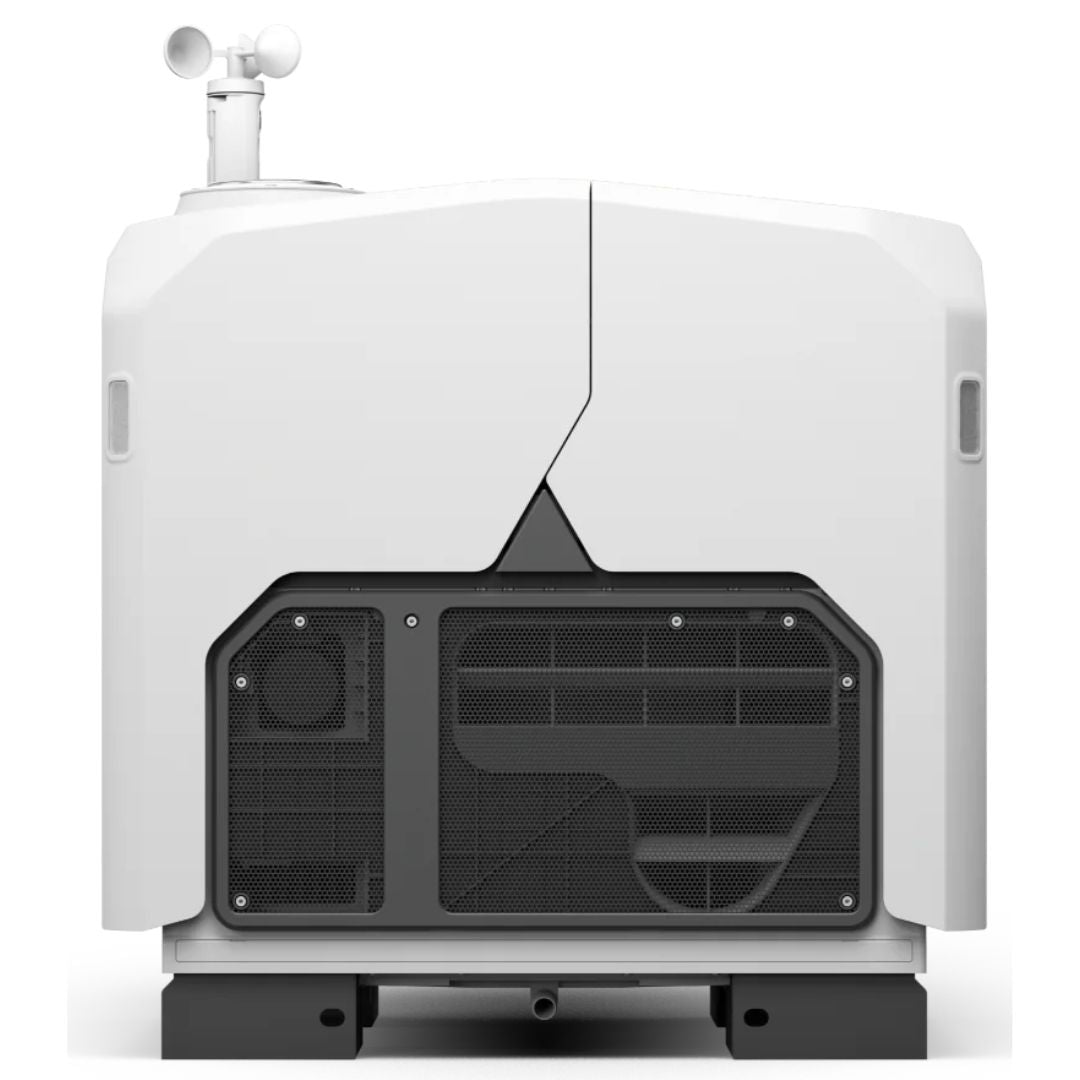

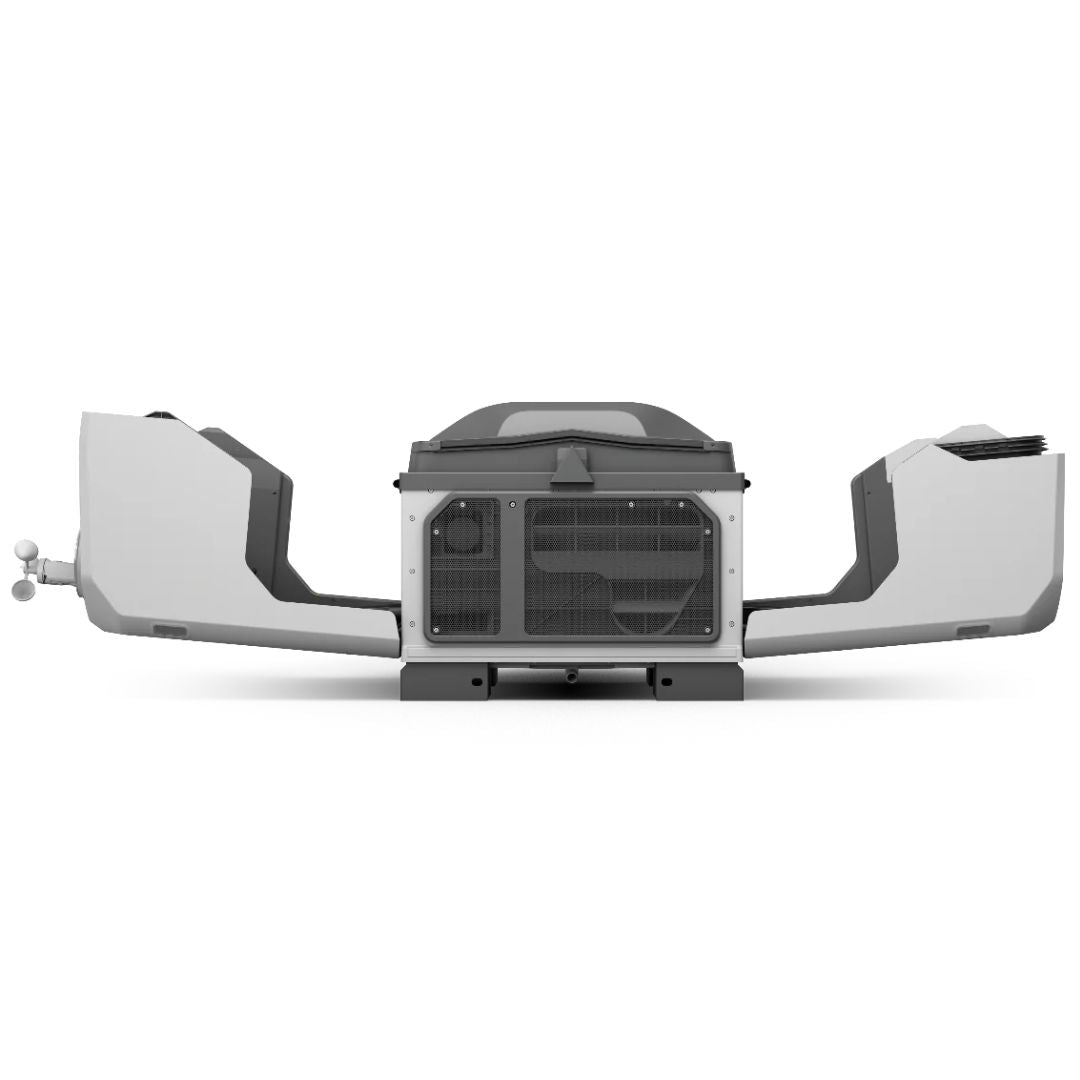

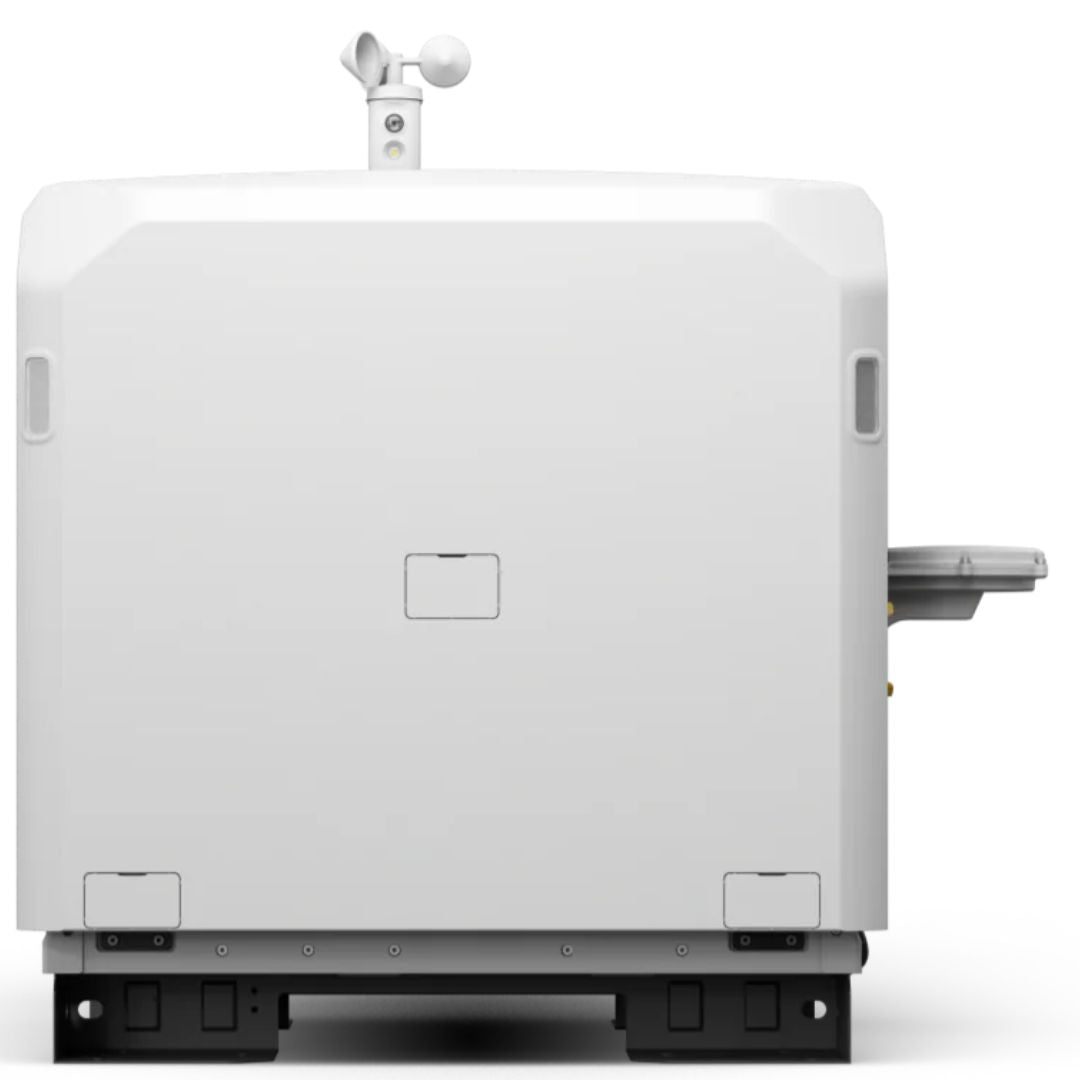

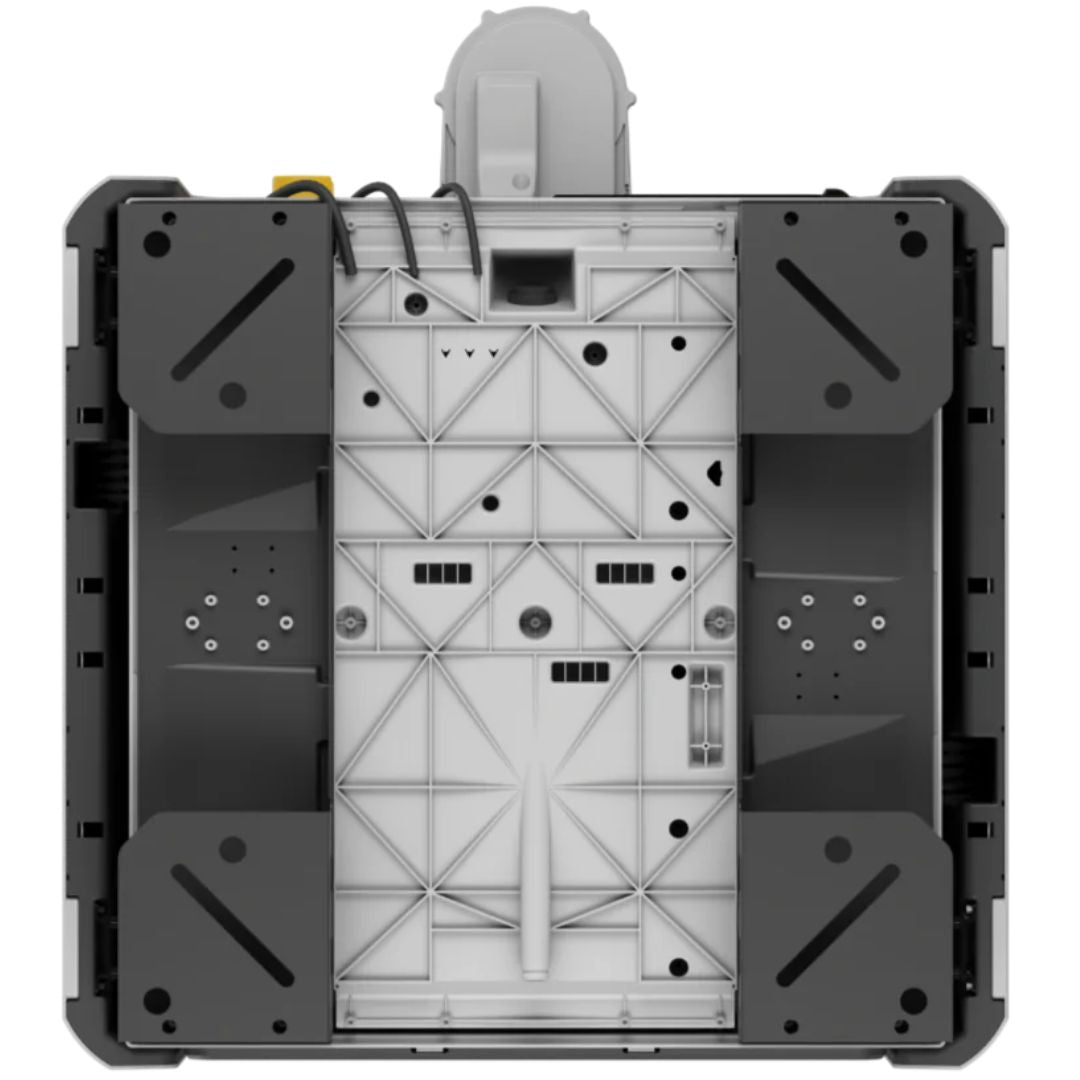

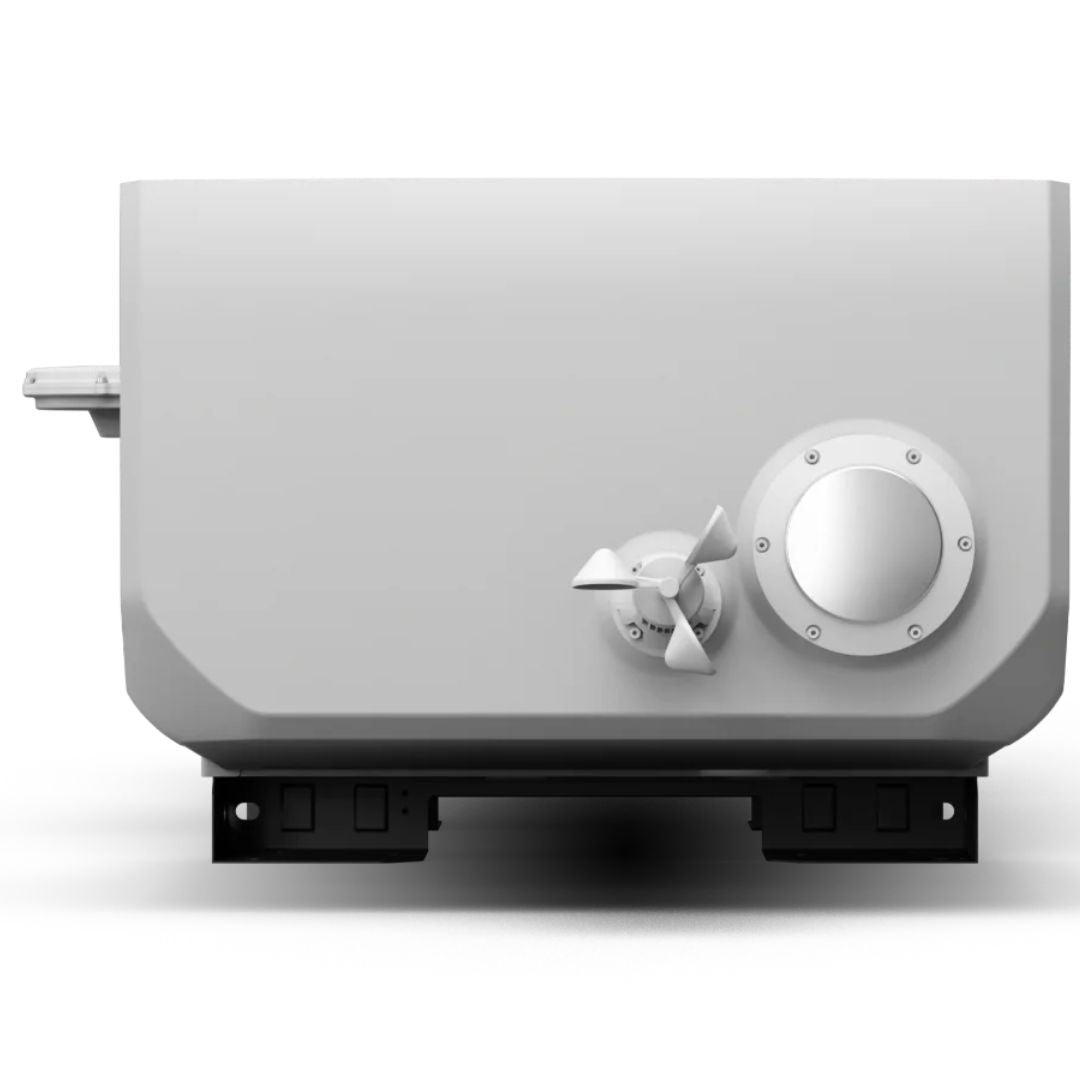

- 1x Cuerpo del Dock (incl. Cable de Tierra)
- 1x Módulo Medidor de Velocidad del Viento
- 4x Perno de Expansión
- 1x Conector de Cable Ethernet
- 1x Conector de Cable de Alimentación
- 1x Terminal de Cable
- 1x Tornillos y Herramientas
- 1x Manuales
-
- Dron DJI Matrice 4D o Matrice 4TD
- Controlador DJI RC Plus 2 Enterprise
- Conexión a Internet Estable
- Fuente de Alimentación Confiable
-
- Versión de Despliegue Fijo del Relé D-RTK 3
- Módulo de Detección de Obstáculos
- Foco de Seguimiento con Gimbal
- Altavoz de Voz en Tiempo Real
- Transmisión e Iluminación Integradas
- DJI RC Plus 2 Enterprise
- DJI Cellular Dongle 2 [21]
- Adaptador de Corriente DJI de 240W
- Centro de Carga DJI Matrice Serie 4D de 240W
- DJI Power 1000
- Módulo de Medición de Velocidad del Viento
- Módulo de Computación Edge
- Montaje de Gimbal para Vehículo
-
2025-04-27 JP upload
