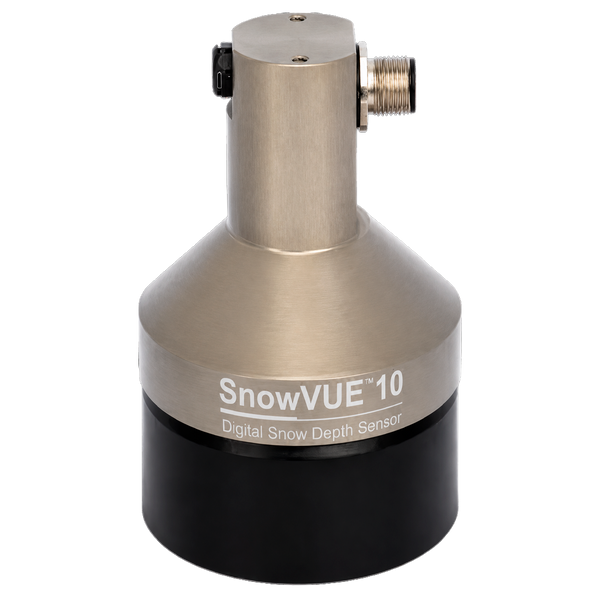

Sensor de Altura de Nieve Campbell Scientific SnowVue 10

Sensor Digital de Profundidad de Nieve Campbell Scientific SnowVue 10

Monitoreo Ultrasónico de Grado Científico con Análisis de Espectro Avanzado para Entornos Alpinos y Remotos

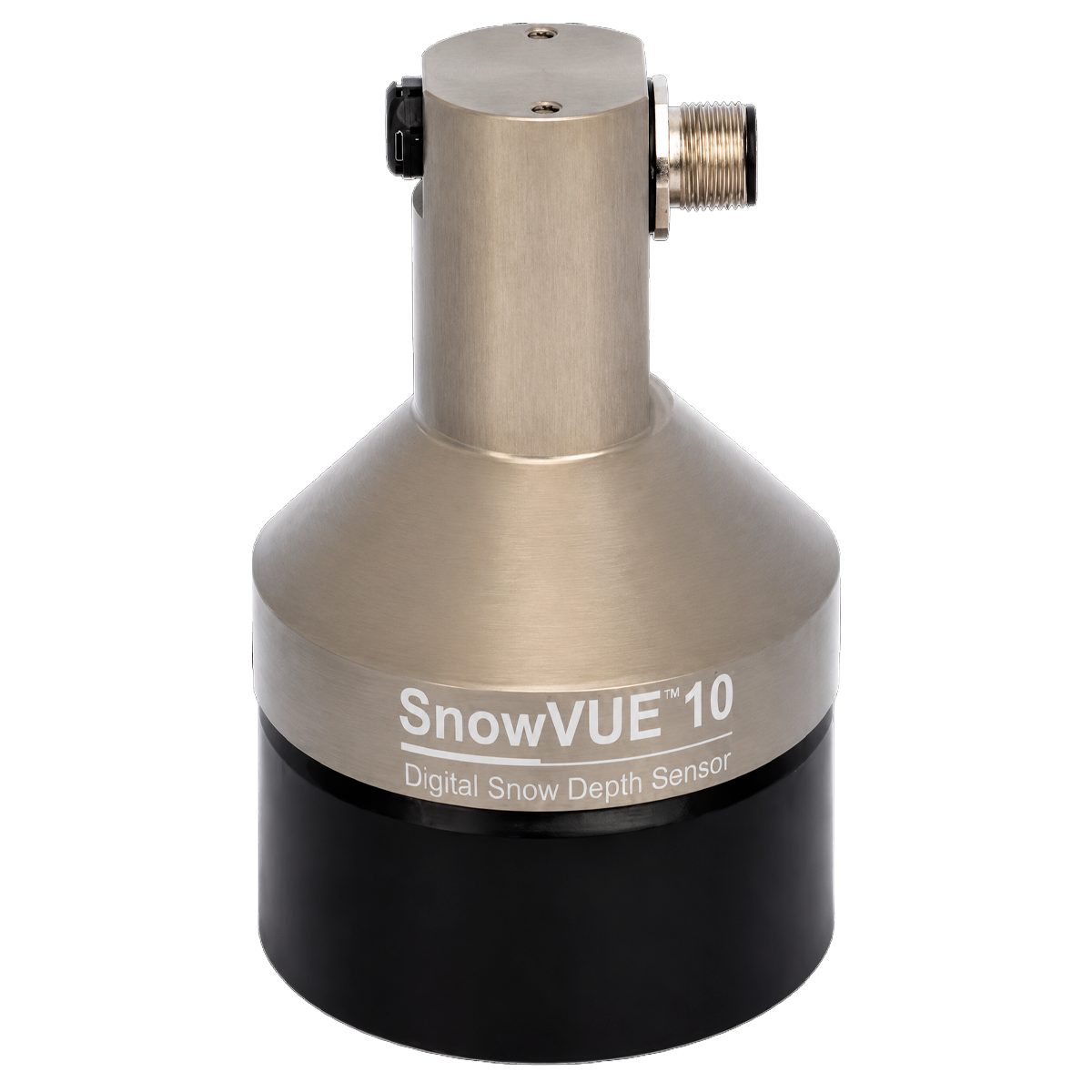

El SnowVue 10 es un sensor digital ultrasónico de alta precisión diseñado para la medición continua y automatizada de la profundidad de la nieve en entornos extremos. Este instrumento incorpora un transductor de banda ancha de primera categoría y un sofisticado algoritmo de procesamiento de múltiples ecos que optimiza la confiabilidad de las lecturas, reduciendo drásticamente el ruido en la medición. Su chasis robusto de aluminio anodizado tipo III ofrece una resistencia excepcional a la corrosión y al frío extremo, convirtiéndolo en la solución ideal para estaciones meteorológicas en zonas alpinas de difícil acceso. Además, incluye un paquete completo de diagnóstico interno que monitorea variables críticas como la inclinación (pitch y roll), la humedad interna, la temperatura de los circuitos y el voltaje de entrada, garantizando un mantenimiento predictivo eficiente en campo.

Dado que la velocidad del sonido en el aire varía en función de la temperatura ambiente, el SnowVue 10 requiere el acoplamiento de un sensor de temperatura del aire externo (como el TempVue 10) alojado en un escudo de radiación para realizar la compensación matemática. El sensor calcula de forma nativa la distancia utilizando la velocidad del sonido a 0 °C (331.4 m/s), por lo que la corrección por temperatura es indispensable para asegurar la exactitud del sistema. El dispositivo opera de manera eficiente bajo el protocolo estándar SDI-12 (versión 1.4), lo que facilita su integración directa con registradores de datos avanzados de Campbell Scientific y permite la actualización de su sistema operativo en campo mediante comandos extendidos (XLOADOS).

Características Destacadas

• Análisis de Espectro Avanzado. Utiliza un algoritmo de procesamiento de múltiples ecos que discrimina interferencias externas y caídas de nieve de baja densidad, asegurando mediciones estables y con bajo nivel de ruido.
• Paquete de Diagnóstico Integral. Monitorea continuamente la salud del sensor mediante el registro de la humedad relativa interna, temperatura de la CPU, voltaje de alimentación, frecuencia de resonancia y alertas de estado del transductor.
• Inclinómetro Digital Integrado. Reporta de manera automatizada los ejes de paso (pitch) y rotación (roll) para verificar que el transductor se mantenga completamente perpendicular a la superficie de la nieve.
• Salida Estándar SDI-12 v1.4. Totalmente compatible con sistemas multipunto en topología de cadena (daisy chain) y con dispositivos Edge IoT como el Aspen 10, optimizando el uso de canales en el registrador de datos.
• Consumo Energético de Ultra Bajo Poder. Presenta un consumo en reposo menor a 300 µA, ideal para estaciones meteorológicas remotas energizadas mediante paneles solares y sistemas de baterías de capacidad limitada.
• Construcción de Alta Supervivencia. Cuerpo sellado con clasificación IP67 en la carcasa electrónica e IP64 en el transductor, diseñado para soportar rangos térmicos extremos desde los -55 hasta los +80 °C.

• Especificaciones
• En la Caja
• Artículos Opcionales
• Documentos

•


  Parámetro	Especificación Técnica
  Protocolo de Salida	SDI-12 (Versión 1.4)
  Rango de Medición (Distancia)	0.4 a 10 m (1.3 a 32.8 ft) desde el transductor
  Rango de Medición (Profundidad)	0 a 9.6 m (0 a 31.5 ft)
  Exactitud del Sistema	±0.2% de la distancia al objetivo (requiere compensación de temperatura externa)
  Resolución	0.1 mm
  Ángulo de Haz Requerido	30° de aclaramiento libre (cono de medición despejado)
  Frecuencia Ultrasónica Nominal	50 kHz
  Requisitos de Energía (Voltaje)	9 a 18 Vcc
  Consumo de Corriente	Inactivo: < 300 µA / Activo: 14 mA (promedio a 20°C), 210 mA (pico)
  Tiempos de Operación	Calentamiento: 2 s / Medición: 5 s (típico), 20 s (máximo)
  Rango de Temperatura Operativa	-45 a +50°C	Rango de Temperatura de Supervivencia	-55 a +80°C
  Rango de Humedad Operativa	0 a 100% (sin condensación)
  Clasificación de Protección (IP)	Carcasa eléctrica: IP67 / Transductor: IP64
  Material del Cuerpo	Aluminio anodizado tipo III de alta resistencia a la corrosión
  Tipo de Conector	M12 macho, 5 polos, codificado en A
  Especificaciones del Cable	3 conductores, blindado con revestimiento de poliuretano, diámetro nominal de 4.8 mm
  Longitud Máxima del Cable	60 m (197 ft)
  Dimensiones del Sensor	9.9 cm (3.9 in) de longitud x 7.6 cm (3.0 in) de diámetro
  Peso del Sensor	293 g (10.3 oz) sin cable

• • 1x Sensor ultrasónico digital de profundidad de nieve SnowVue 10
  • 1x Conector M12 integrado en el chasis para acoplamiento de cable rápido
  • 1x Manual de inicio rápido impreso y directrices de seguridad en campo
• • Dispositivo IoT Aspen 10
  • Sensor de temperatura TempVue 10
  • Brazo cruzado CM206
  • Montaje de ángulo ajustable CM230
  • Montaje de ángulo ajustable extendido CM230XL
  • Accesorio Nu-Rail de 1x1 pulg.
  • Montaje en ángulo recto CM221
• • Manual de Usuario (Inglés)
  • Manual de Usuario (Español)
